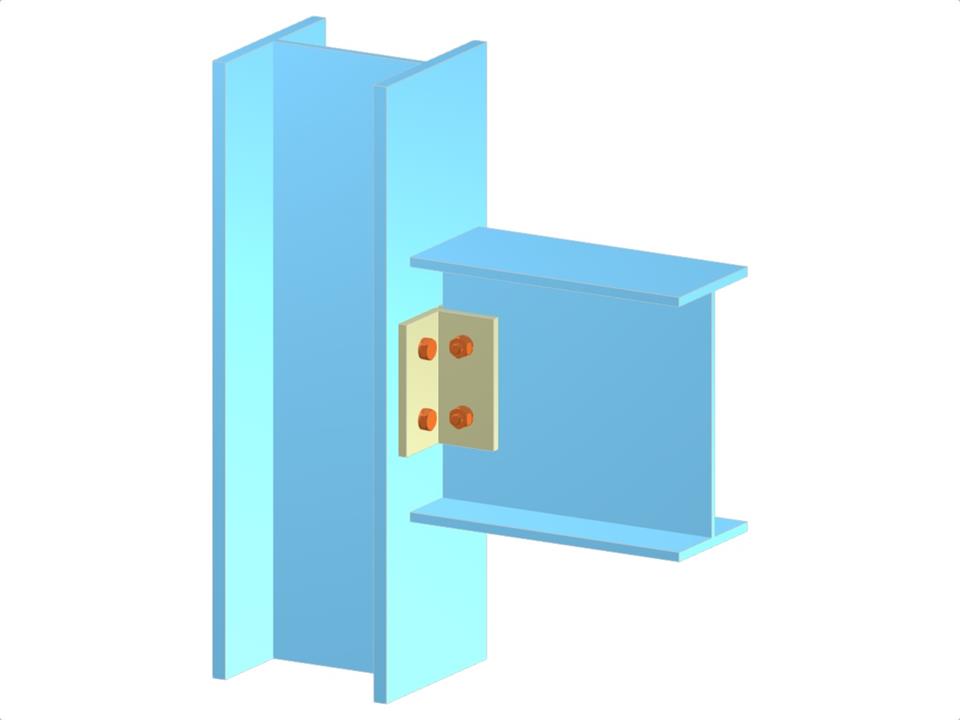

Ten model ilustruje jednostronne połączenie belki ze słupem, w którym środnik belki jest połączony z pasem słupa za pomocą kątowników montażowych. Słup jest ciągły, a połączenie jest śrubowe i umożliwia przegubowe podparcie belki. Taka konfiguracja jest powszechnie stosowana w konstrukcjach stalowych ze względu na swoją skuteczność w określonych układach konstrukcyjnych. Bardziej złożoną analizę zachowania połączenia można przeprowadzić przy użyciu produktów Dlubal.
Połączenie belki z półką słupa za pomocą kątowników
| Liczba węzłów | 4 |
| Liczba linii | 3 |
| Liczba prętów | 3 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,067 t |
| Wymiary (metryczne) | 0,460 x 0,700 x 0,000 m |
| Wymiary (imperialne) | 1.51 x 2.3 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
