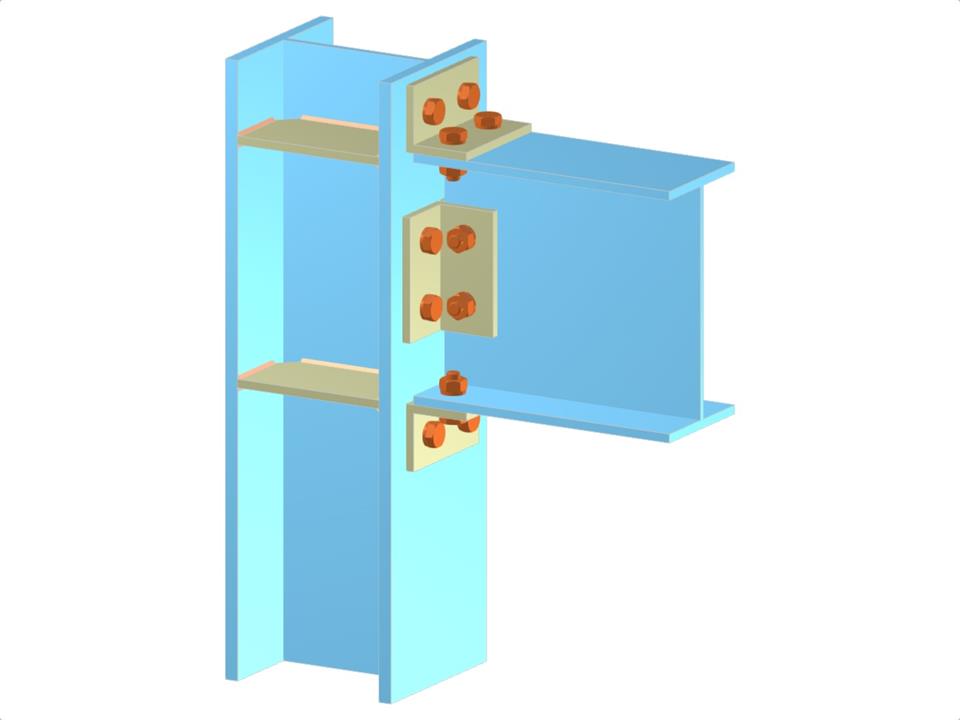

Эта модель иллюстрирует болтовое соединение балки с полкой колонны с использованием фасонок и ребра жесткости колонны, специально разработанное для жестко закрепленной балки. Соединение демонстрирует, как фасонки могут повышать устойчивость узла, одновременно включая ребро жесткости для усиления полки колонны. Болтовые соединения применяются для обеспечения надежного соединения без сварки, повышая эффективность монтажа и конструктивные характеристики. Такая конфигурация идеально подходит для конструкций, требующих высокой несущей способности и жесткости.
Соединение балки с полкой колонны через фасонки
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,053 t |
| Размеры (метрические) | 0,460 x 0,500 x 0,000 m |
| Размеры (имперские) | 1.51 x 1.64 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
