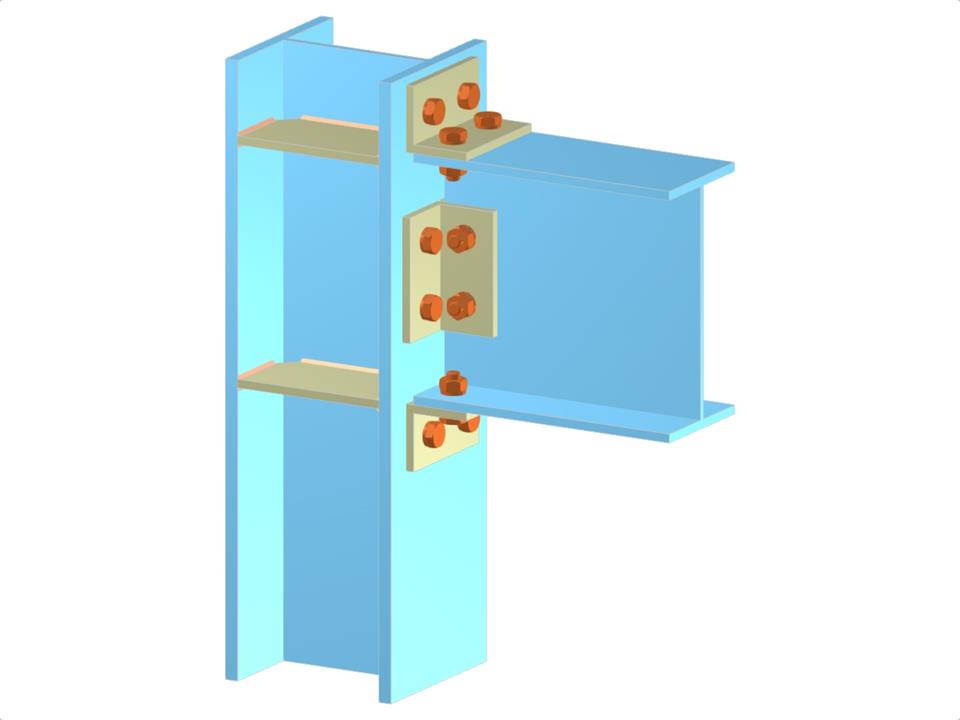

Ten model ilustruje śrubowe połączenie belki ze środnikiem słupa z zastosowaniem kątowników i żebra słupa, zaprojektowane specjalnie dla układu belki utwierdzonej. Połączenie pokazuje, jak kątowniki mogą zwiększyć stabilność węzła, jednocześnie z wykorzystaniem żebra do wzmocnienia środnika słupa. Połączenia śrubowe są stosowane w celu zapewnienia pewnego montażu bez spawania, maksymalizując efektywność montażu i wytrzymałość konstrukcji. Taka konfiguracja jest idealna dla konstrukcji wymagających solidnego podparcia i sztywności.
Połączenie belki do kołnierza słupa za pomocą kątowników montażowych
| Liczba węzłów | 3 |
| Liczba linii | 2 |
| Liczba prętów | 2 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,053 t |
| Wymiary (metryczne) | 0,460 x 0,500 x 0,000 m |
| Wymiary (imperialne) | 1.51 x 1.64 x 0 feet |
