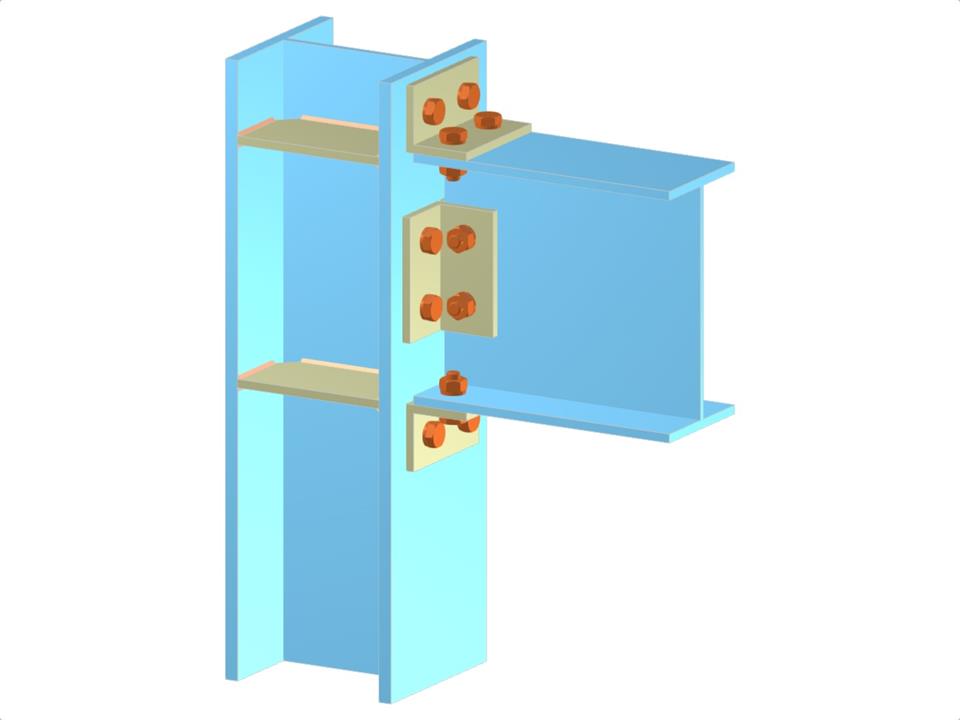

Tento model ilustruje šroubovaný spoj nosníku s přírubou sloupu vybavený styčníkovými úhelníky a výztuhou sloupu, speciálně navržený pro vetknuté uložení nosníku. Spoj ukazuje, jak mohou styčníkové úhelníky zvýšit stabilitu spoje a současně je v něm použita výztuha pro zpevnění příruby sloupu. Šroubované spoje se používají k zajištění pevného spojení bez svařování, čímž se maximalizuje efektivita montáže a konstrukční výkon. Tato konfigurace je ideální pro konstrukce vyžadující robustní podporu a tuhost.
Připojení nosníku k přírubě sloupu pomocí příložek
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,053 t |
| Rozměry (metrické) | 0,460 x 0,500 x 0,000 m |
| Rozměry (imperiální) | 1.51 x 1.64 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
