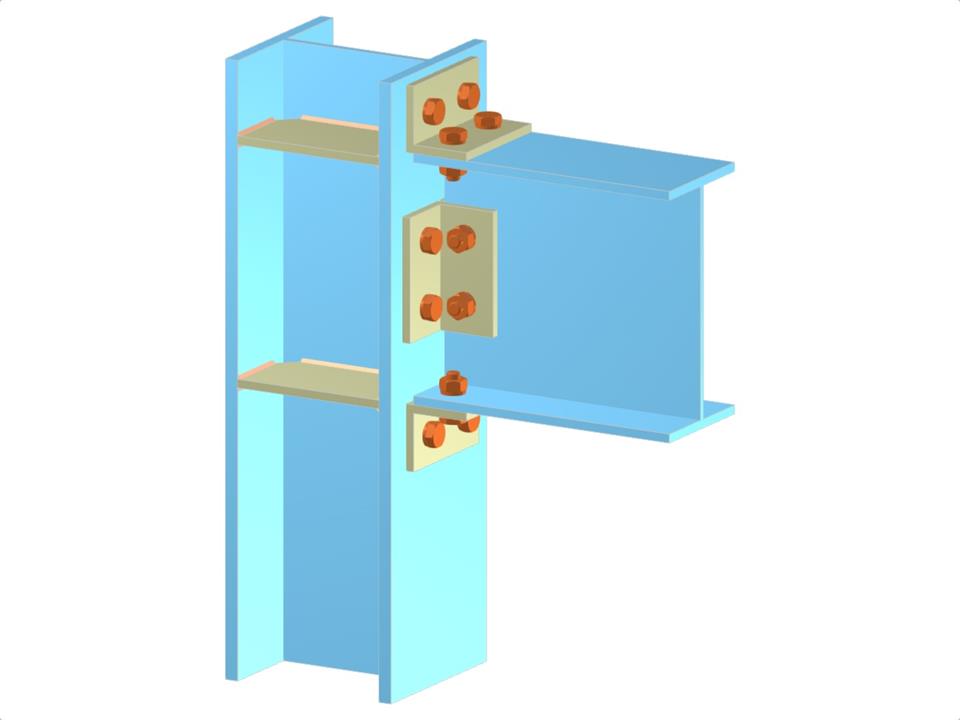

Este modelo ilustra una conexión atornillada viga-a-ala de columna que incorpora angulares y un rigidizador de columna, diseñada específicamente para una disposición de viga empotrada. La conexión muestra cómo los angulares pueden mejorar la estabilidad de la unión al incorporar un rigidizador para reforzar el ala de la columna. Se emplean conexiones atornilladas para garantizar un ajuste seguro sin soldadura, maximizando la eficiencia en el montaje y el rendimiento estructural. Esta configuración es ideal para estructuras que requieren un soporte robusto y rigidez.

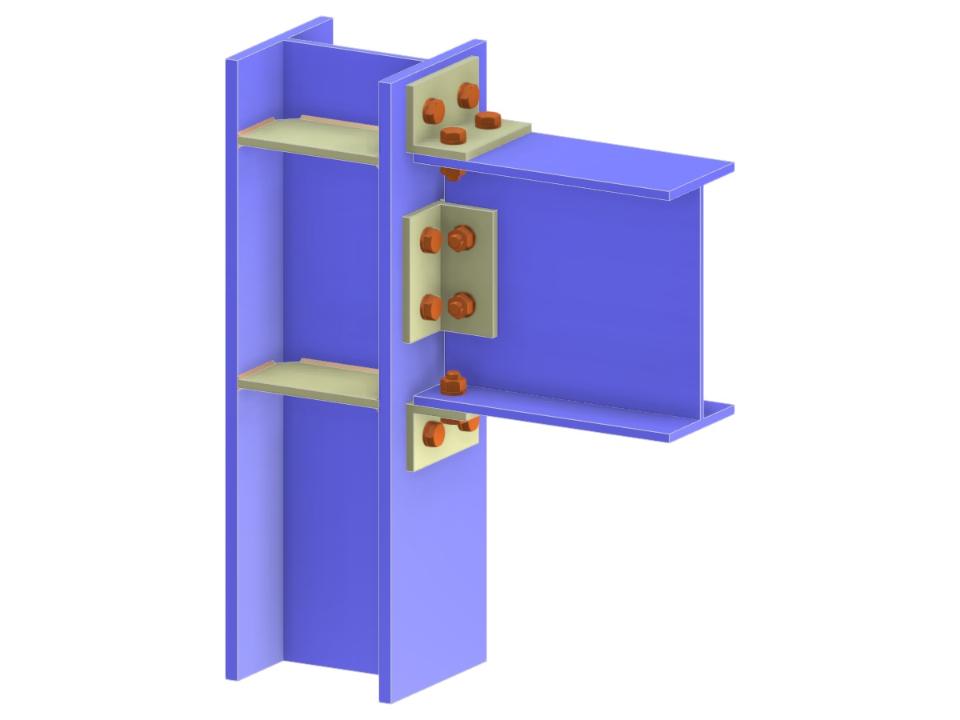

Conexión viga a ala de columna mediante escuadras
| Número de nudos | 3 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.053 t |
| Dimensiones (métricas) | 0,460 x 0,500 x 0,000 m |
| Dimensiones (imperiales) | 1.51 x 1.64 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
