Эта модель демонстрирует надежное соединение балки с полкой колонны с применением удлиненной торцевой пластины. Оно включает конструктивные усиления, такие как подкос, ребра жесткости балки и колонны, а также усиление стенки колонны. Соединение выполнено на болтовых соединениях, обеспечивая жесткость в конструкции с защемленной балкой. Непрерывная конструкция колонны обеспечивает устойчивость и прочность всей конструкции.

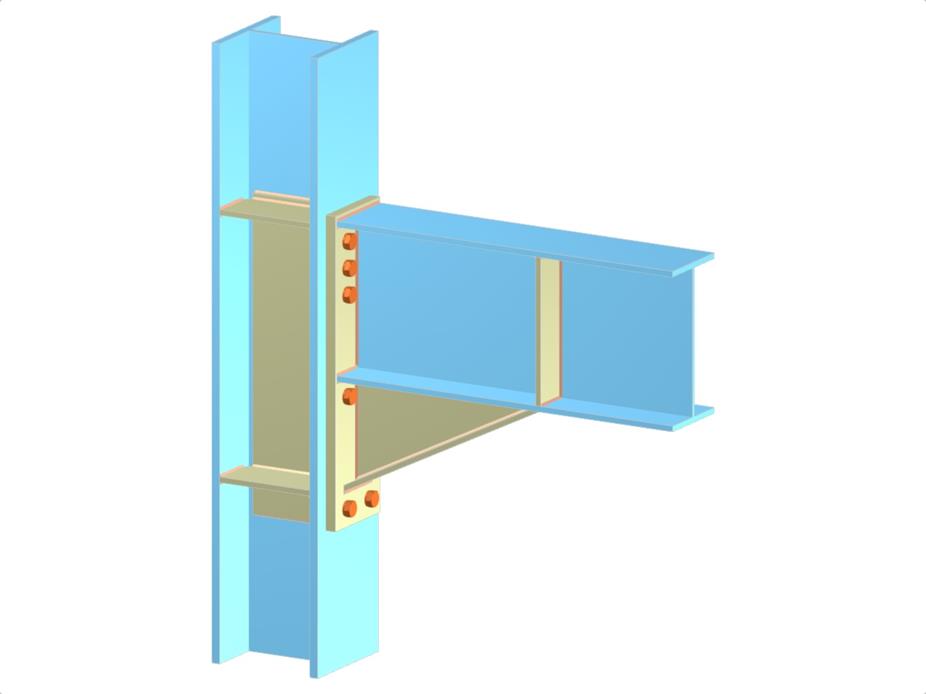

Соединение балки с полкой колонны через удлинённую торцевую пластину с консолями и ребрами жесткости
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,114 t |
| Размеры (метрические) | 0,830 x 1,160 x 0,000 m |
| Размеры (имперские) | 2.72 x 3.81 x 0 feet |
