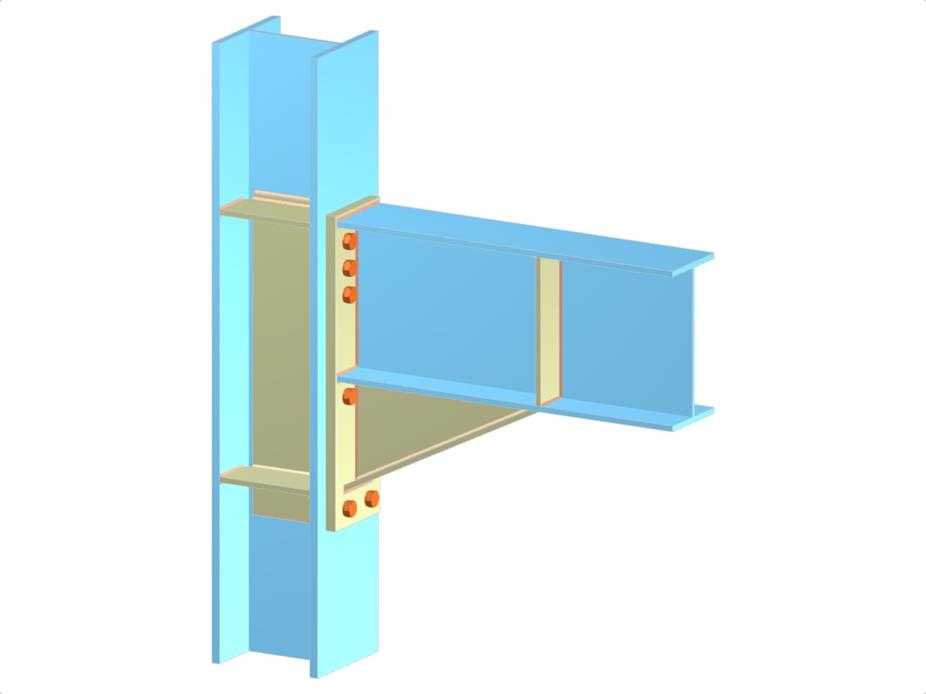

Ten model przedstawia solidne połączenie belki z pasem słupa z zastosowaniem wydłużonej blachy czołowej. Obejmuje wzmocnienia konstrukcyjne, takie jak podpieracz, żebra usztywniające belki i słupa oraz wzmocnienie środnika słupa. Połączenie realizowane jest za pomocą połączeń śrubowych, zapewniając sztywność w konstrukcji belki utwierdzonej. Ciągła konstrukcja słupa zapewnia stabilność i wytrzymałość całej struktury.
Połączenie belki z półką słupa za pomocą wydłużonej płyty czołowej z żeberkiem i usztywnieniami
| Liczba węzłów | 4 |
| Liczba linii | 3 |
| Liczba prętów | 3 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,114 t |
| Wymiary (metryczne) | 0,830 x 1,160 x 0,000 m |
| Wymiary (imperialne) | 2.72 x 3.81 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
