Ce modèle démontre une connexion robuste poutre-à-semelle de poteau avec une plaque d'extrémité prolongée. Il comprend des renforcements structurels tels qu'un haunch, des raidisseurs de poutre et de poteau, ainsi qu'un renforcement de l'âme du poteau. La connexion est réalisée par des assemblages boulonnés, garantissant la rigidité de la structure de poutre encastrée. La conception continue du poteau assure la stabilité et la résistance de l'ensemble de la structure.

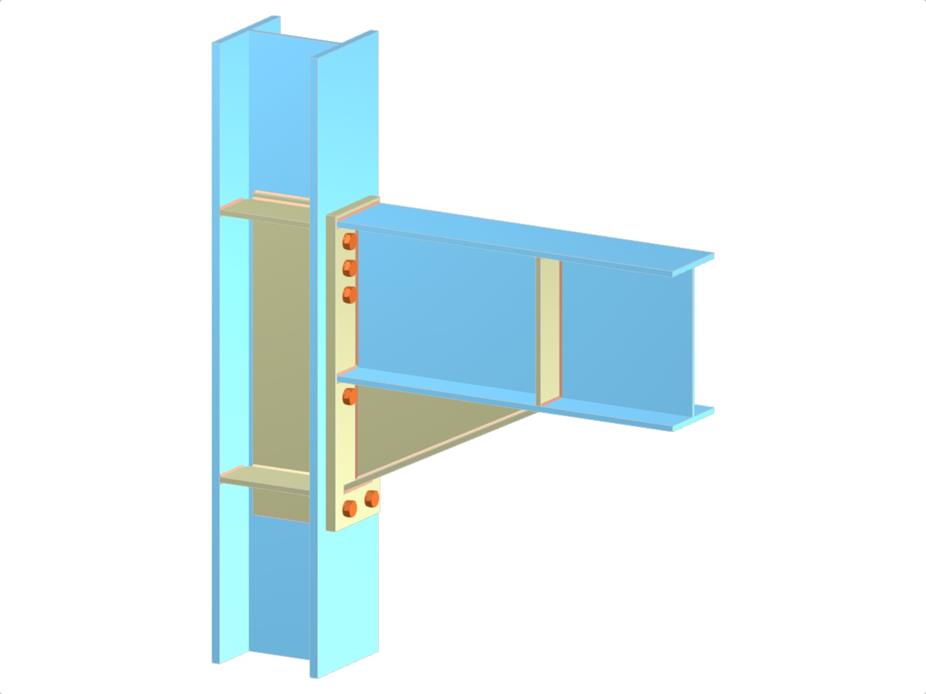

Connexion poutre à semelle de poteau via plaque d’extrémité prolongée avec console et raidisseurs
| Nombre de nœuds | 4 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,114 t |
| Dimensions (métriques) | 0,830 x 1,160 x 0,000 m |
| Dimensions (impériales) | 2.72 x 3.81 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
