Tento model demonstruje robustní spoj nosníku s přírubou sloupu s prodlouženou čelní deskou. Zahrnuje konstrukční zesílení, jako je náběh, výztuhy nosníku a sloupu a zesílení stojiny sloupu. Spojení je provedeno pomocí šroubových spojů, což zajišťuje tuhost v případě vetknuté nosníkové konstrukce. Kontinuální konstrukce sloupu zajišťuje stabilitu a pevnost celé konstrukce.

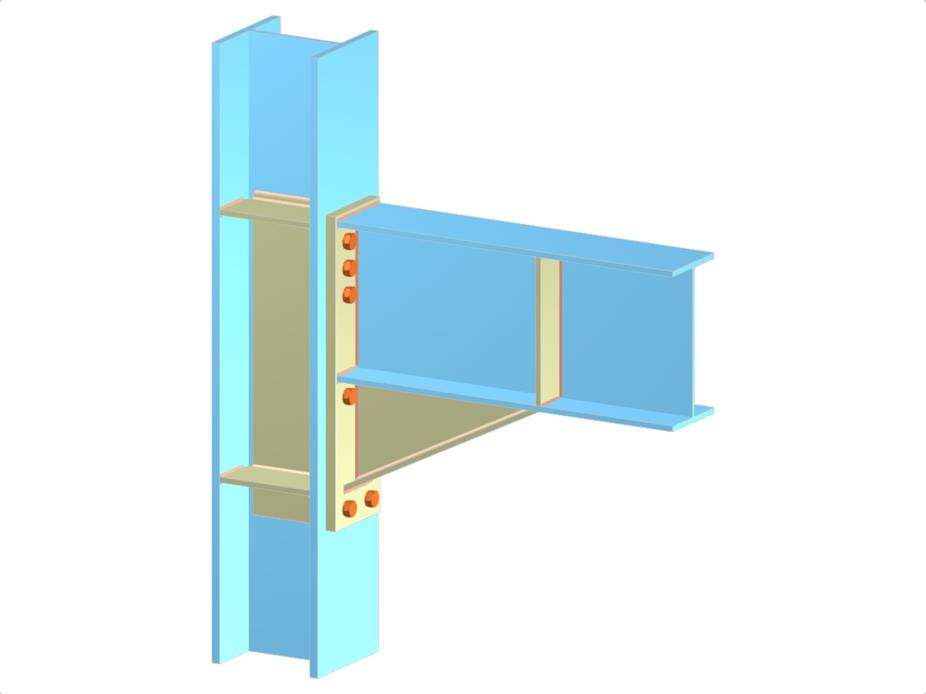

Připojení nosníku k přírubě sloupu pomocí prodloužené čelní desky s náběhem a výztuhami
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,114 t |
| Rozměry (metrické) | 0,830 x 1,160 x 0,000 m |
| Rozměry (imperiální) | 2.72 x 3.81 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
