Эта модель демонстрирует конструкцию двустороннего соединения балки с колонной, в котором балки присоединяются к полкам колонны в непрерывной конфигурации. Оно включает удлинённую торцевую пластину, рёбра жёсткости и ребра жёсткости колонны для повышения устойчивости. Кроме того, модель содержит болтовые соединения с фиксированными деталями соединения балки и крестового узла, а также усиление стенки колонны для улучшения несущей способности конструкции.

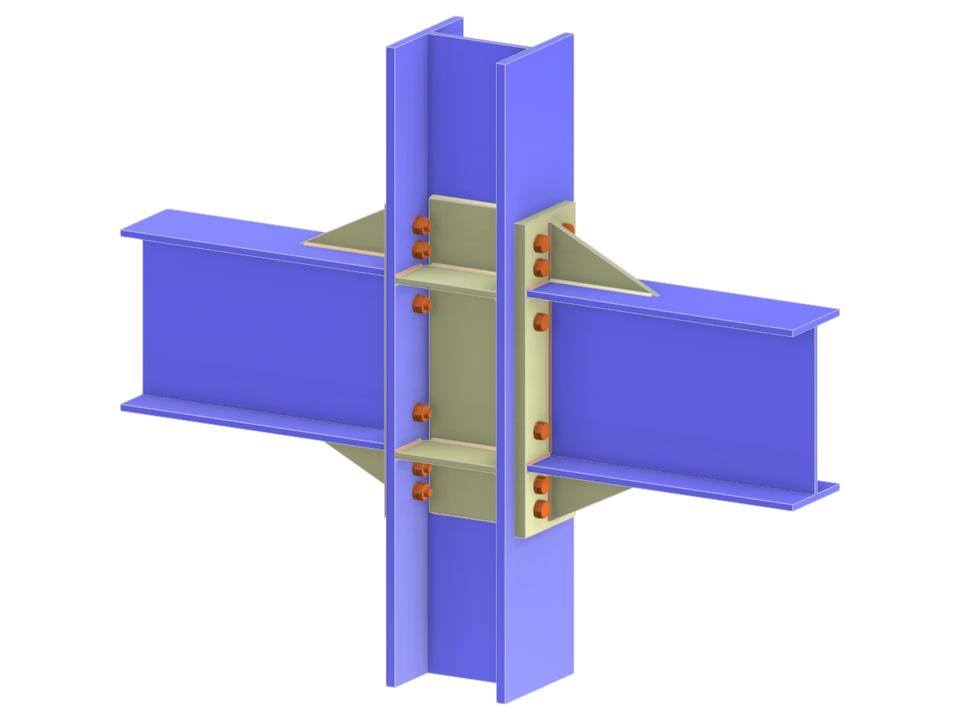

Соединение балки с полкой колонны через удлинённую торцевую пластину и ребро
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,125 t |
| Размеры (метрические) | 1,260 x 1,060 x 0,000 m |
| Размеры (имперские) | 4.13 x 3.48 x 0 feet |
