Questo modello illustra la progettazione di un collegamento trave-colonna a doppia faccia, con travi collegate alle ali di una colonna in configurazione continua. Include una piastra di estremità estesa, nervature e irrigidimenti della colonna per una maggiore stabilità. Inoltre, il modello presenta collegamenti bullonati con dettagli di trave fissa e di giunto trasversale, insieme al rinforzo dell’anima della colonna per una migliore integrità strutturale.

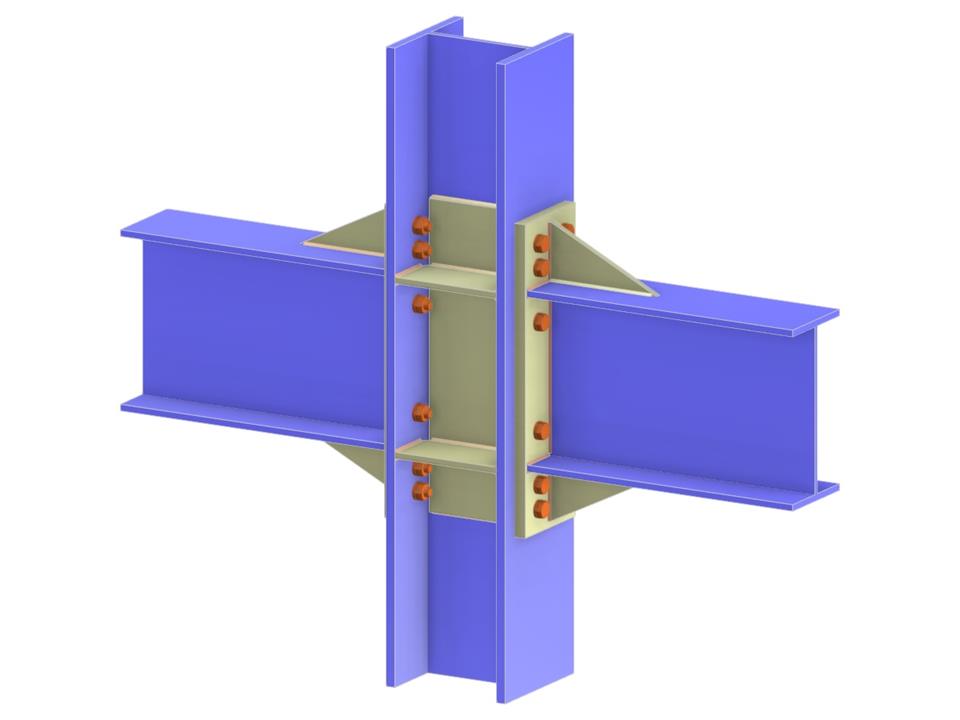

Collegamento trave-colonna con flangia mediante piastra di estremità estesa e costola
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,125 t |
| Dimensioni (metriche) | 1.260 x 1.060 x 0.000 m |
| Dimensioni (imperiali) | 4.13 x 3.48 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
