Dieses Modell zeigt einen Entwurf für einen beidseitigen Balken-Stützen-Anschluss, bei dem die Träger in einer durchlaufenden Konfiguration an den Flanschen einer Stütze angeschlossen sind. Es umfasst eine verlängerte Stirnplatte, Rippen und Stützensteifen zur verbesserten Stabilität. Zusätzlich verfügt das Modell über geschraubte Verbindungen mit festen Details für Träger- und Kreuzstoß sowie eine Verstärkung des Stützenstegs zur verbesserten strukturellen Integrität.

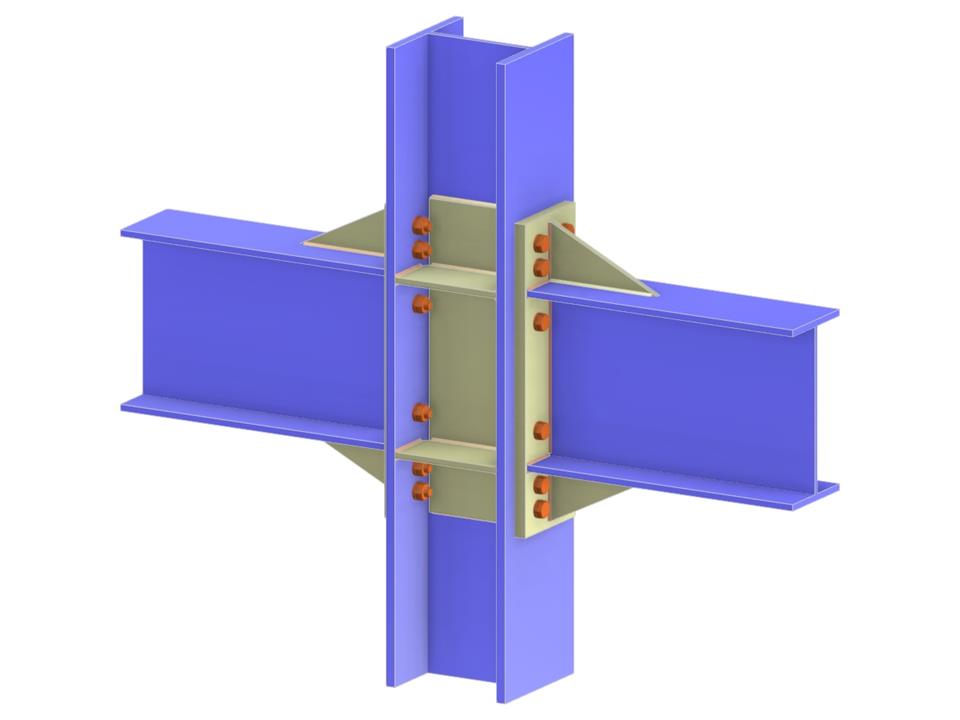

Balken an Stützenflanschanschluss über verlängerte Stirnplatte und Rippe
| Anzahl Knoten | 5 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,125 t |
| Abmessungen (metrisch) | 1,260 x 1,060 x 0,000 m |
| Abmessungen (imperial) | 4.13 x 3.48 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
