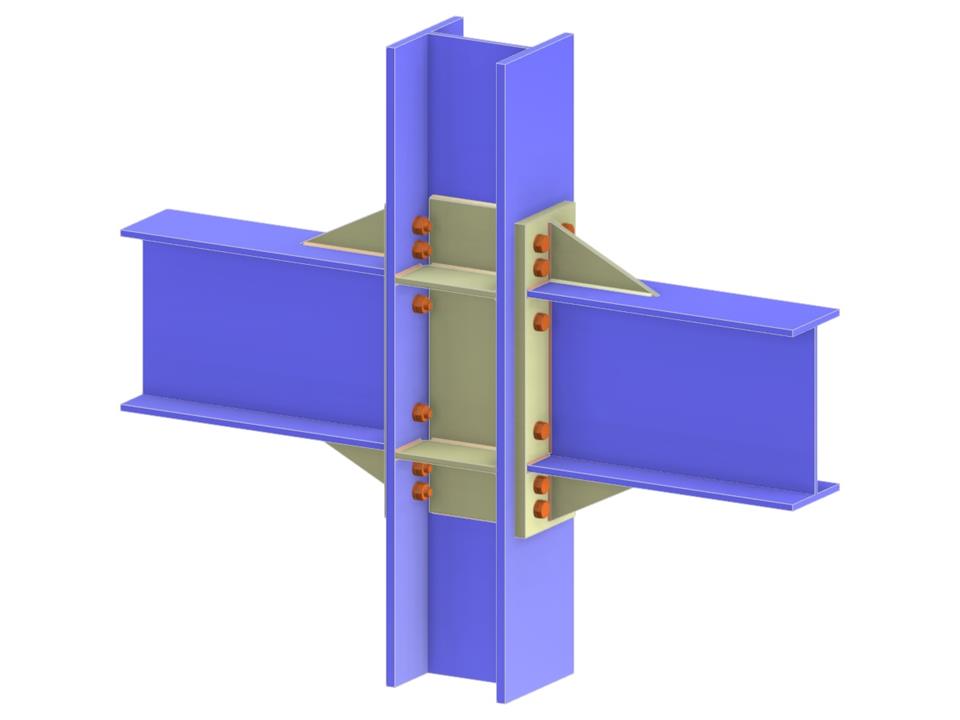

Este modelo muestra un diseño de una conexión viga-columna de doble lado, con vigas que se unen a las alas de una columna en una configuración continua. Incluye una placa de extremo extendida, rigidizadores y rigidizadores de columna para una mayor estabilidad. Además, el modelo presenta conexiones atornilladas con detalles de unión fija de la viga y de la unión transversal, junto con refuerzo del alma de la columna para mejorar la integridad estructural.
Conexión de viga a ala de columna mediante placa de extremo extendida y rigidizador de alma
| Número de nudos | 5 |
| Número de líneas | 4 |
| Número de barras | 4 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.125 t |
| Dimensiones (métricas) | 1,260 x 1,060 x 0,000 m |
| Dimensiones (imperiales) | 4.13 x 3.48 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
