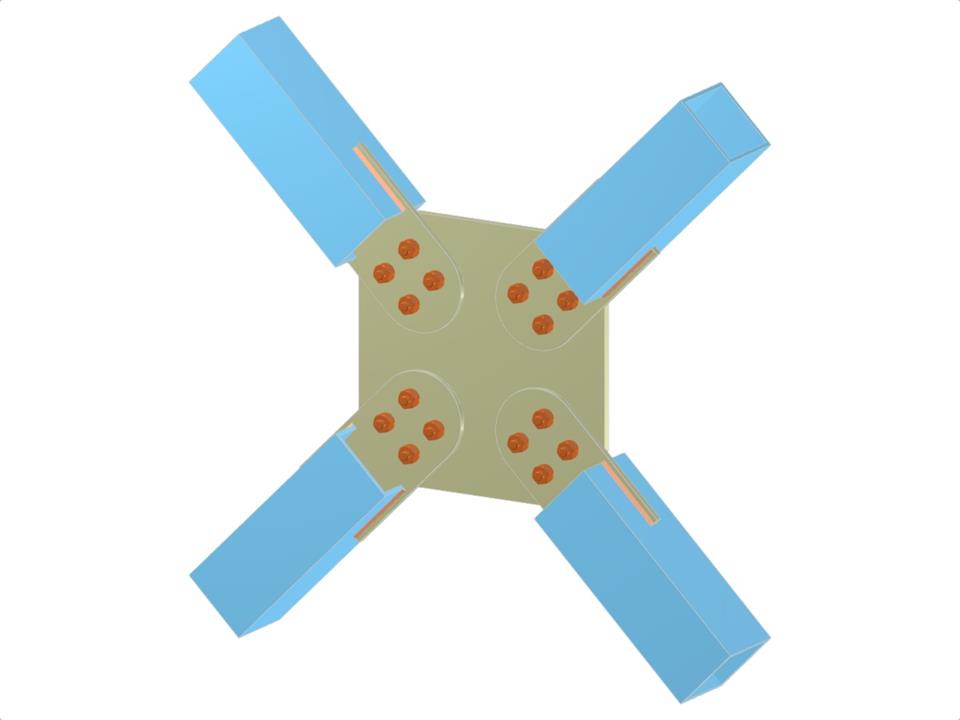

Эта модель демонстрирует структурные связи с использованием перекрестных диагоналей, соединенных с помощью фасонок и пластин с выступами. Она включает полые сечения, в частности прямоугольные полые сечения (RHS), с болтовыми X-образными соединениями. Основное внимание уделяется деталям соединений, что позволяет получить представление о стабильности и эффективности системы связей.
Связь Х-узел | Соединение диагональ-диагональ через косынку и пластину с выступом
| Количество узлов | 5 |
| Количество линий | 4 |
| Количество стержней | 4 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,030 t |
| Размеры (метрические) | 0,700 x 0,700 x 0,000 m |
| Размеры (имперские) | 2.3 x 2.3 x 0 feet |
