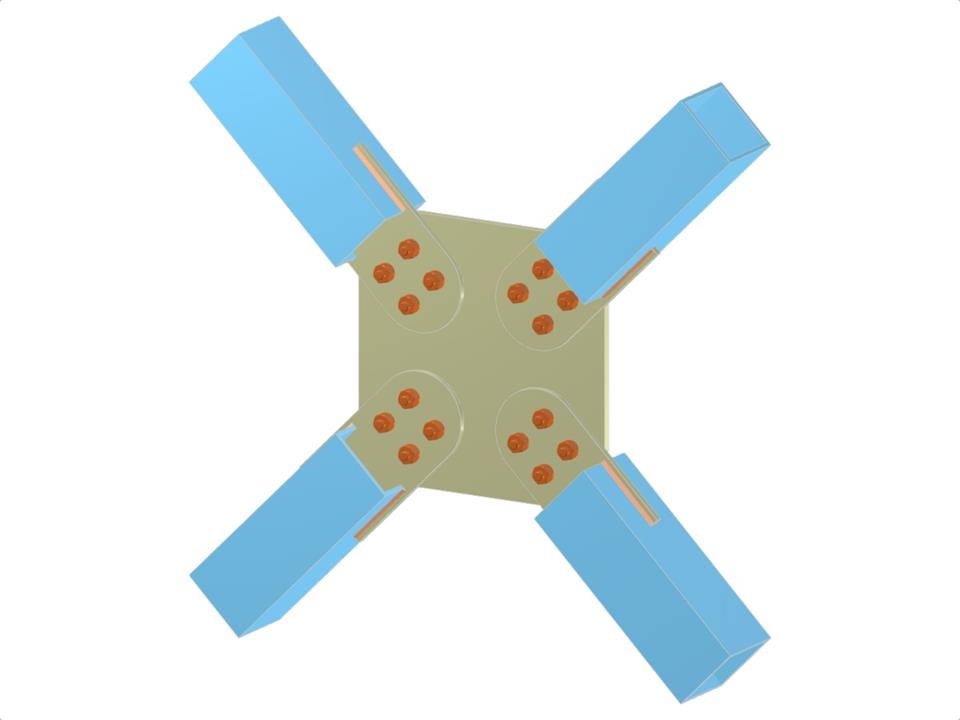

Questo modello dimostza il controventamento strutturale mediante diagonali incrociate collegate con fazzoletti e tongue plate. Presenta sezioni cave, concentrandosi su sezioni rettangolari cave (RHS) con giunti a X bullonati. Mettendo in risalto il dettaglio di collegamento, fornisce approfondimenti sulla stabilità e l'efficienza del sistema di controventi.
Controvento Giunto a X | Collegamento Diagonale-Diagonale con Fazzoletto e Tongue Plate
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,030 t |
| Dimensioni (metriche) | 0,700 x 0,700 x 0,000 m |
| Dimensioni (imperiali) | 2.3 x 2.3 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
