Este modelo demuestra el arriostramiento estructural mediante diagonales cruzadas conectadas con placas de nudo y de lengüeta. Presenta secciones transversales huecas, centrándose en secciones huecas rectangulares (RHS) con uniones en X atornilladas. Al poner énfasis en el detalle de la unión, proporciona información sobre la estabilidad y eficiencia del sistema de arriostramiento.

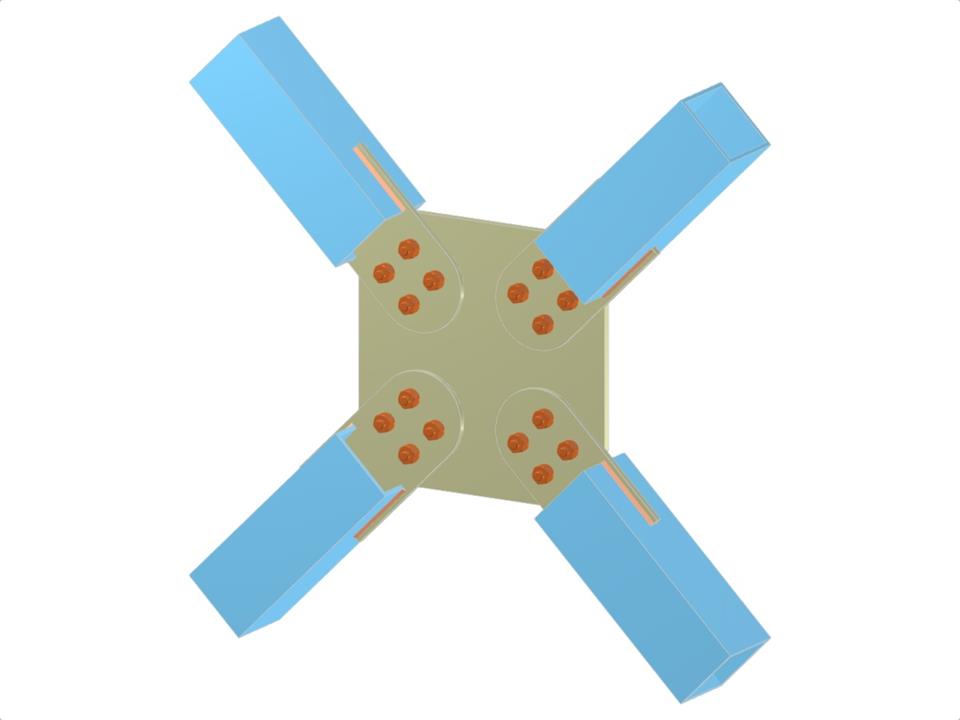

Arriostramiento en Unión en X | Conexión Diagonal a Diagonal mediante Chapa de Refuerzo y Placa de Contacto
| Número de nudos | 5 |
| Número de líneas | 4 |
| Número de barras | 4 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,030 t |
| Dimensiones (métricas) | 0,700 x 0,700 x 0,000 m |
| Dimensiones (imperiales) | 2.3 x 2.3 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
