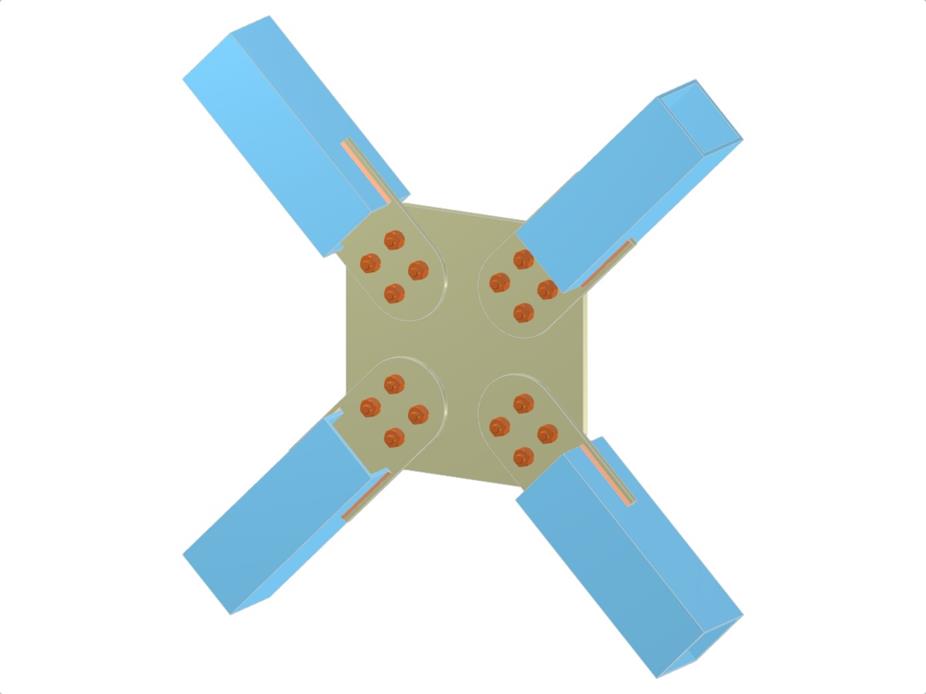

Dieses Modell demonstriert eine Bauwerksaussteifung mit sich kreuzenden Diagonalen, die mit Knotenblechen und Laschenblechen verbunden sind. Es verwendet Hohlquerschnitte und konzentriert sich auf rechteckige Hohlprofile (RHP) mit geschraubten X-Knoten. Mit Schwerpunkt auf dem Anschlussdetail bietet es Einblicke in die Stabilität und Effizienz des Aussteifungssystems.
Verband X-Anschluß | Diagonale-Diagonale-Verbindung über Knotenblech und Laschenblech
| Anzahl Knoten | 5 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,030 t |
| Abmessungen (metrisch) | 0,700 x 0,700 x 0,000 m |
| Abmessungen (imperial) | 2.3 x 2.3 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
