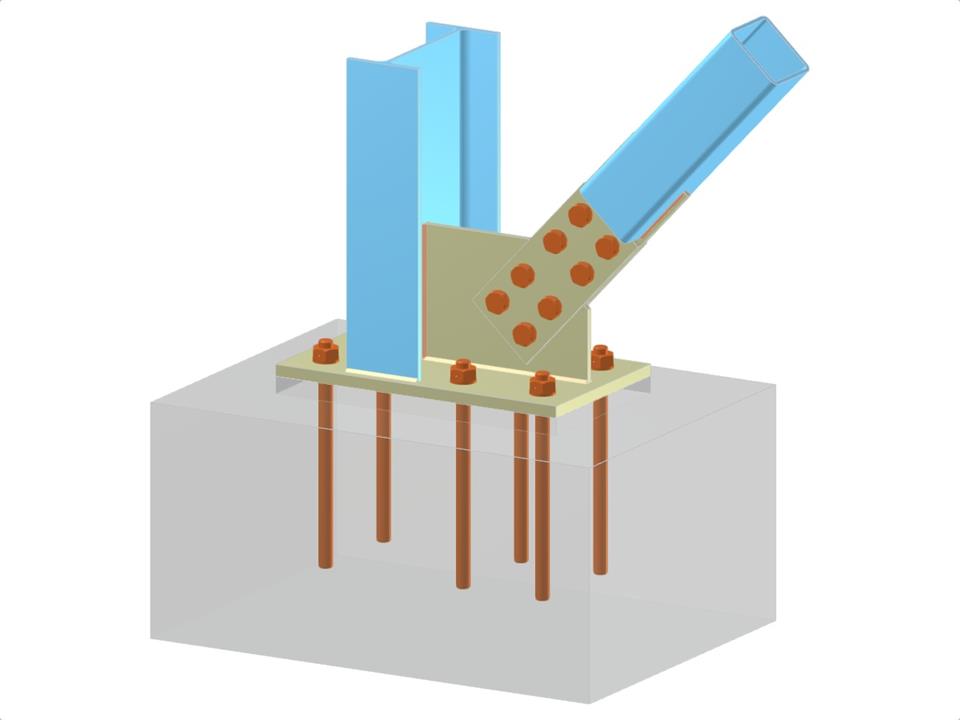

Эта модель изображает основание стальной колонны с колонной I-профиля, к которой диагонально присоединяется RHS к стенке колонны. Конструкция включает в себя основную пластину, фасонную пластину, соединительную пластину язык и накладные пластины, все интегрированные в болтовое диагональное соединение. Анкерное крепление тщательно проработано для обеспечения структурной стабильности.
База колонны с узловой накладкой и болтовым диагональным соединением
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,064 t |
| Размеры (метрические) | 1,000 x 1,000 x 0,000 m |
| Размеры (имперские) | 3.28 x 3.28 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
