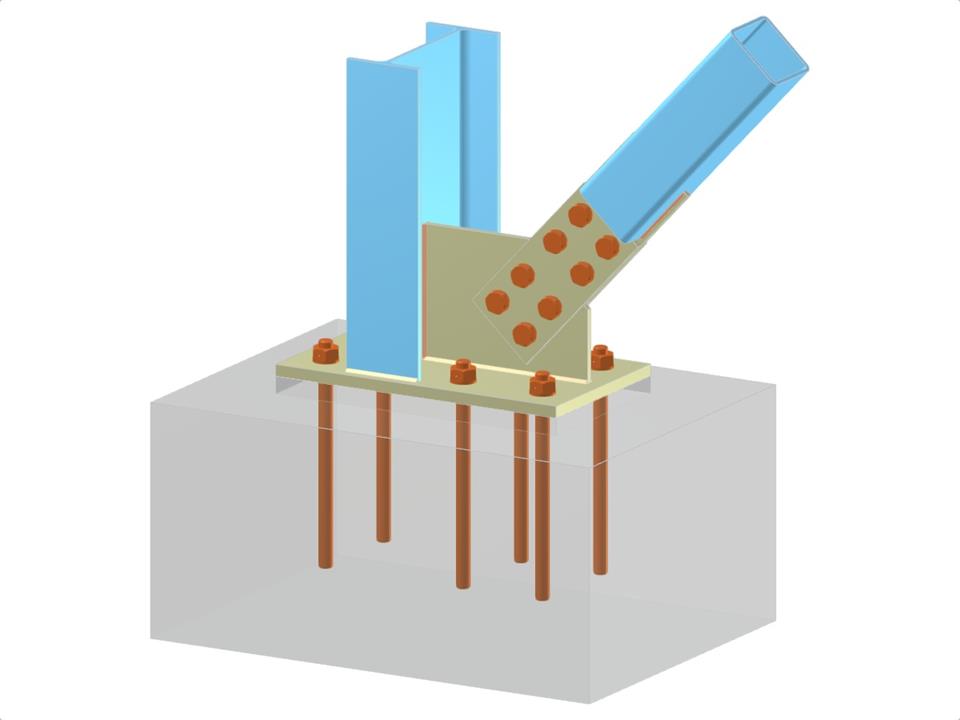

Este modelo representa una base de columna de acero que presenta una columna de perfil en I con un RHS diagonal conectado a la alma de la columna. El diseño incluye una placa base, una placa de refuerzo, una placa de conexión lengüeta y placas de cubierta, todas integradas en una conexión diagonal atornillada. El anclaje está meticulosamente detallado para asegurar la estabilidad estructural.
Base del pilar con cartel y conexión diagonal atornillada
| Número de nudos | 3 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,064 t |
| Dimensiones (métricas) | 1,000 x 1,000 x 0,000 m |
| Dimensiones (imperiales) | 3.28 x 3.28 x 0 feet |
