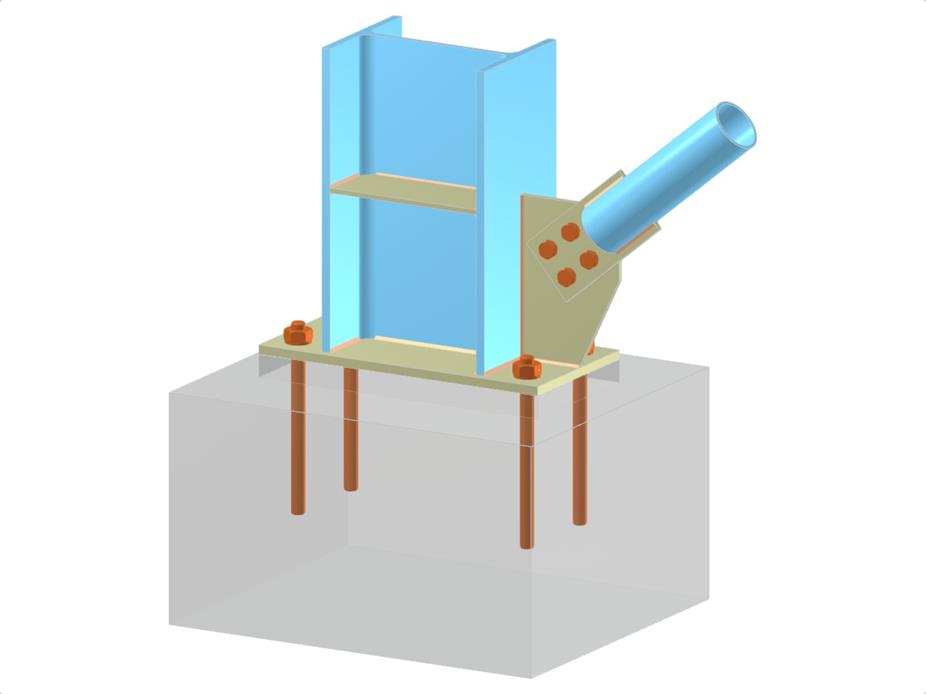

Эта модель демонстрирует структурную конфигурацию, включающую основание колонны с колонной I-профиля и диагональным соединением CHS к полке колонны. Настройка дополнительно включает в себя базовую пластину, косынку и язычковую пластину, образуя болтовое диагональное соединение с анкером. Это структурное расположение является важным для обеспечения стабильности и эффективной передачи нагрузок.
База колонны c косынкой и болтовым диагональным соединением
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,151 t |
| Размеры (метрические) | 1,200 x 1,000 x 0,000 m |
| Размеры (имперские) | 3.94 x 3.28 x 0 feet |
