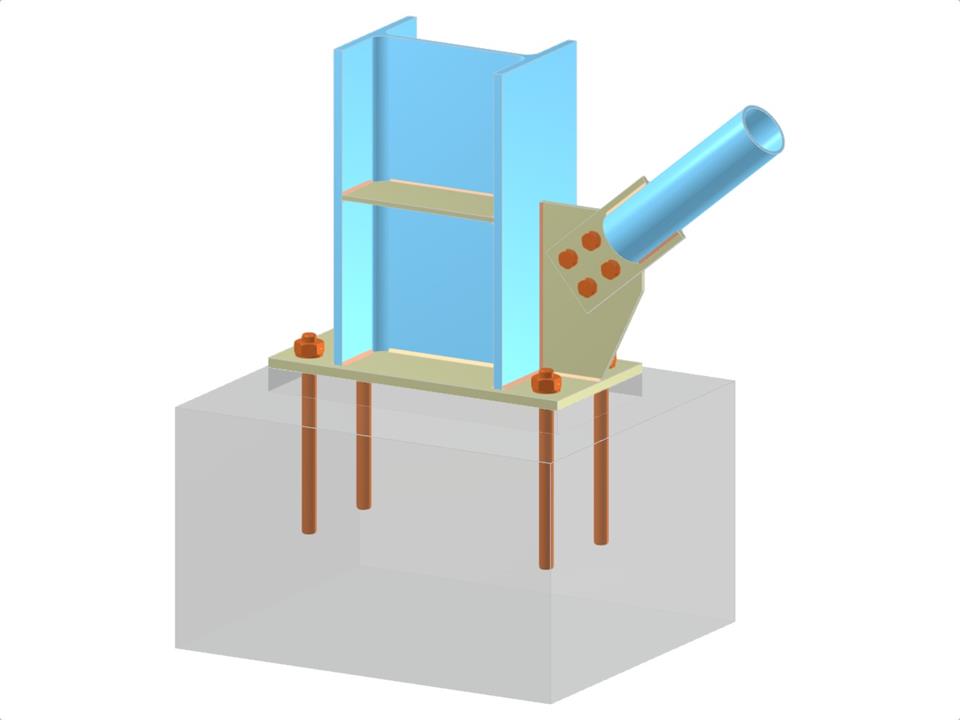

Tento model představuje konstrukční řešení, které zahrnuje patku sloupu s I-profilem sloupu a diagonální spoj CHS k pásnici sloupu. Součástí sestavy je dále patní deska, přípojný plech a připojovací plech, které tvoří šroubový diagonální spoj včetně kotvení. Toto konstrukční řešení je nezbytné pro zajištění stability a účinného přenosu zatížení.
Základová patka sloupu s přípojným plechem a šroubovým diagonálním spojem
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,151 t |
| Rozměry (metrické) | 1,200 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 3.94 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
