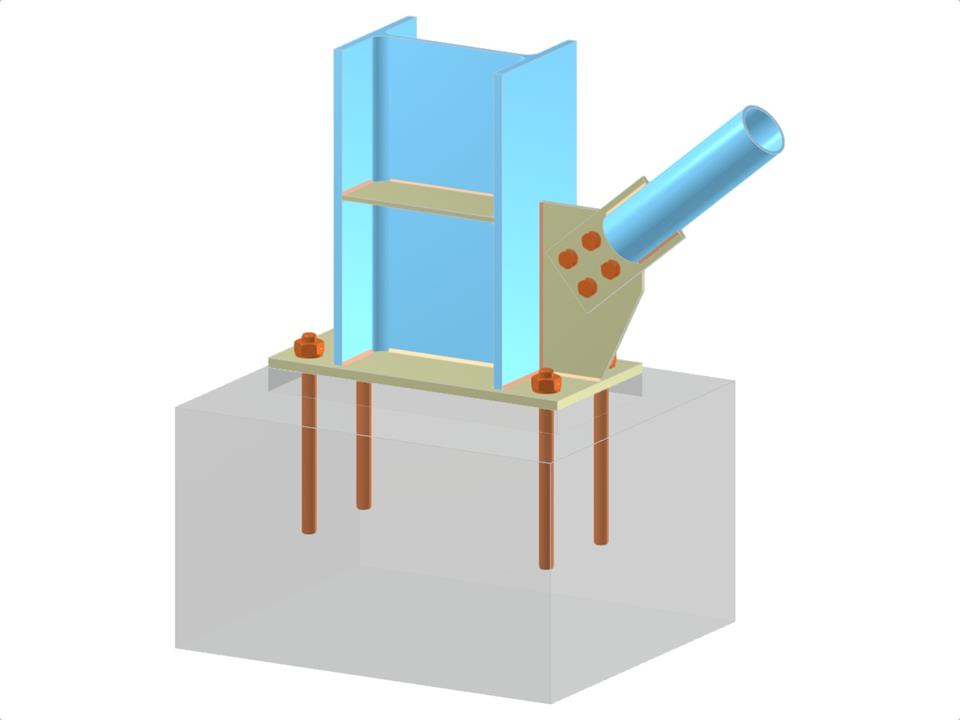

Questo modello presenta una configurazione strutturale che coinvolge una base colonnare con una colonna a profilo I e un collegamento diagonale CHS alla flangia della colonna. L'installazione include inoltre una piastra di base, una piastra nervata e una piastra a linguetta, formando un collegamento diagonale imbullonato completo di ancoraggio. Questa disposizione strutturale è essenziale per garantire la stabilità e trasferire i carichi in modo efficace.
Base della colonna con fazzoletto e collegamento diagonale bullonato
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,151 t |
| Dimensioni (metriche) | 1.200 x 1.000 x 0.000 m |
| Dimensioni (imperiali) | 3.94 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
