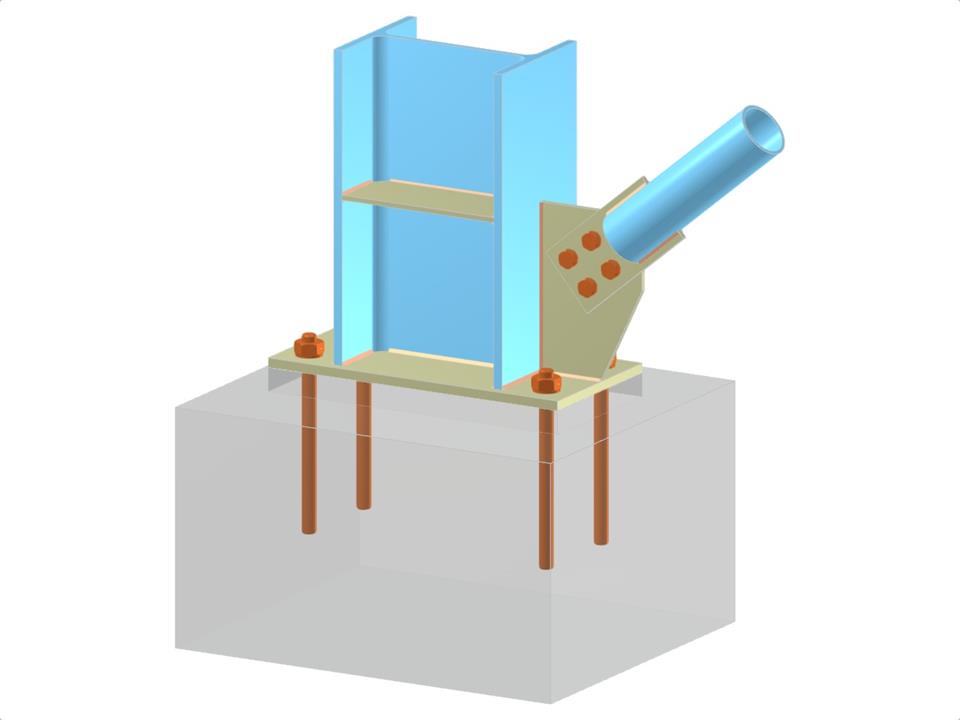

Dieses Modell zeigt eine strukturelle Konfiguration, die aus einem Stützenfuß, einer I-Profil-Stütze und einer zum Stützenflansch diagonalen KHP-Verbindung besteht. Die Konstruktion umfasst außerdem eine Fußplatte, ein Knotenblech und ein Zungenblech, die gemeinsam eine diagonale Schraubverbindung mit Verankerung bilden. Diese Anordnung ist unerlässlich, um Stabilität sicherzustellen und Lasten effektiv zu übertragen.
Stützenfuß mit Knotenblech und diagonaler Schraubverbindung
| Anzahl Knoten | 3 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,151 t |
| Abmessungen (metrisch) | 1,200 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 3.94 x 3.28 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
