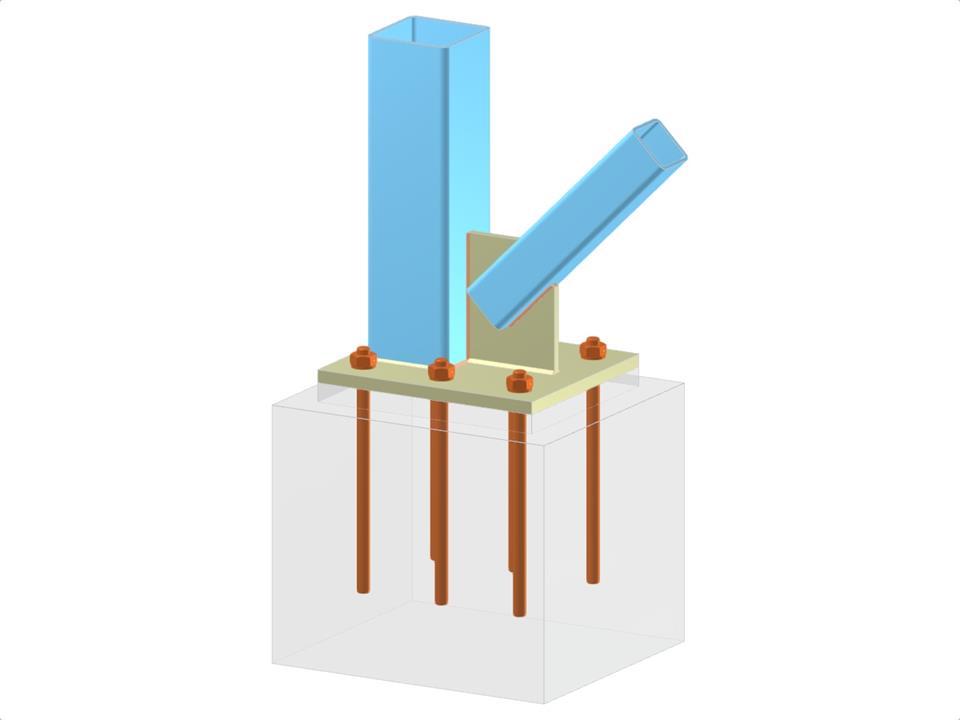

Эта модель представляет собой детальную сборку основания колонны с колонной прямоугольного полого сечения (RHS) и диагональю, базовой пластиной и ребром жесткости. Конструкция включает сварное диагональное соединение и детали анкерного крепления, демонстрируя передовые структурные соединения, часто встречающиеся в проектах стального строительства. Она подчёркивает взаимодействие различных компонентов, обеспечивающих стабильность и передачу нагрузки.
База колонны с узловой накладкой и сваренным диагональным соединением
| Количество узлов | 3 |
| Количество линий | 2 |
| Количество стержней | 2 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,040 t |
| Размеры (метрические) | 1,000 x 1,000 x 0,000 m |
| Размеры (имперские) | 3.28 x 3.28 x 0 feet |
