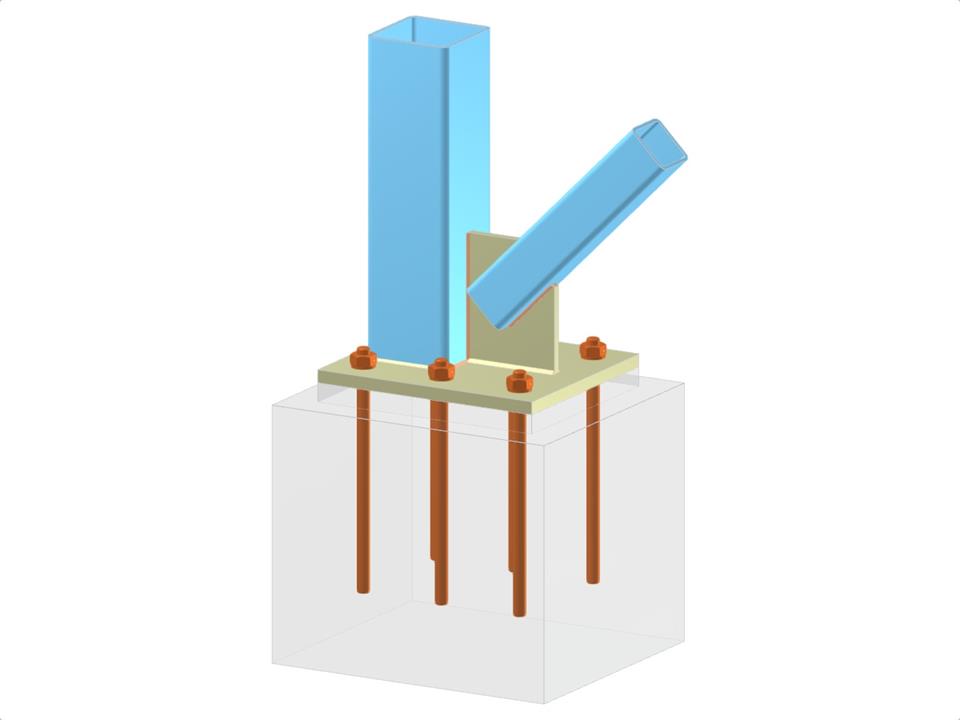

Ce modèle présente un assemblage détaillé d'une base de colonne avec une colonne à section creuse rectangulaire (RHS) et une diagonale, une plaque de base, et une plaque de gousset. La conception inclut une connexion diagonale soudée et des détails d'ancrage, mettant en avant des connexions structurelles avancées souvent rencontrées dans les projets de construction en acier. Il met en évidence l'interaction des différents composants assurant la stabilité et le transfert de charge.
Pied de poteau avec jonction et connexion diagonale soudée
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,040 t |
| Dimensions (métriques) | 1,000 x 1,000 x 0,000 m |
| Dimensions (impériales) | 3.28 x 3.28 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
