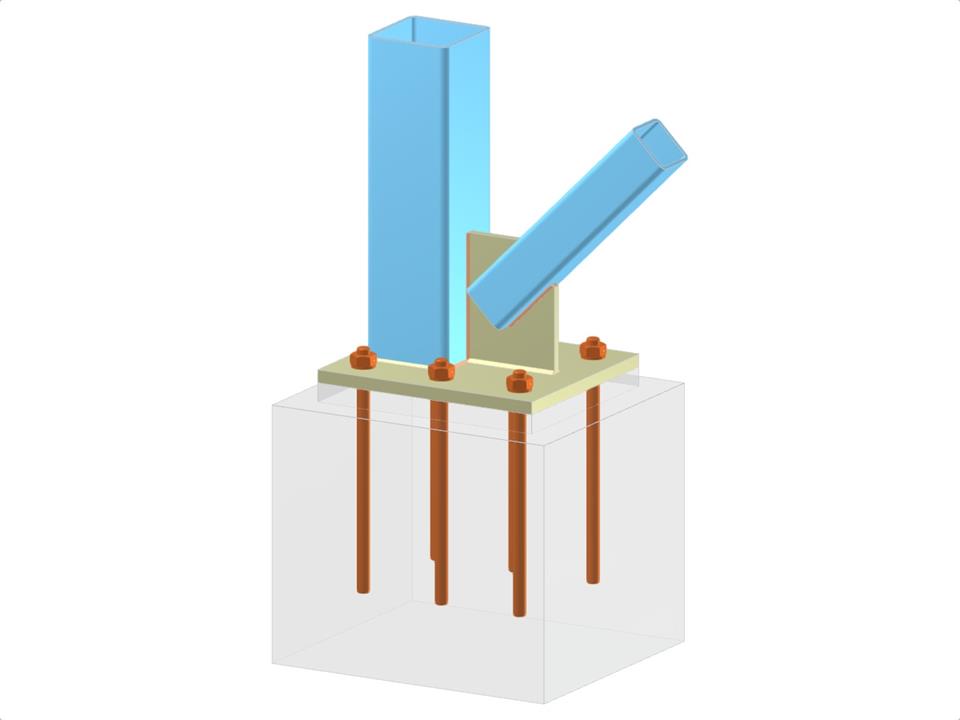

Dieses Modell zeigt einen detaillierten Zusammenbau eines Stützenfußes mit einer Stütze und Diagonale mit rechteckigem Hohlprofil (RRO), einer Fußplatte und einem Knotenblech. Der Entwurf umfasst eine geschweißte Diagonalverbindung und Verankerungsdetails und zeigt fortschrittliche strukturelle Verbindungen, wie sie häufig bei Stahlbauprojekten zu finden sind. Das hervorgehobene Zusammenspiel der verschiedenen Komponenten gewährleistet Stabilität und Lastübertragung.
Stützenfuß mit Knotenblech und geschweißter Diagonalverbindung
| Anzahl Knoten | 3 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,040 t |
| Abmessungen (metrisch) | 1,000 x 1,000 x 0,000 m |
| Abmessungen (imperial) | 3.28 x 3.28 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
