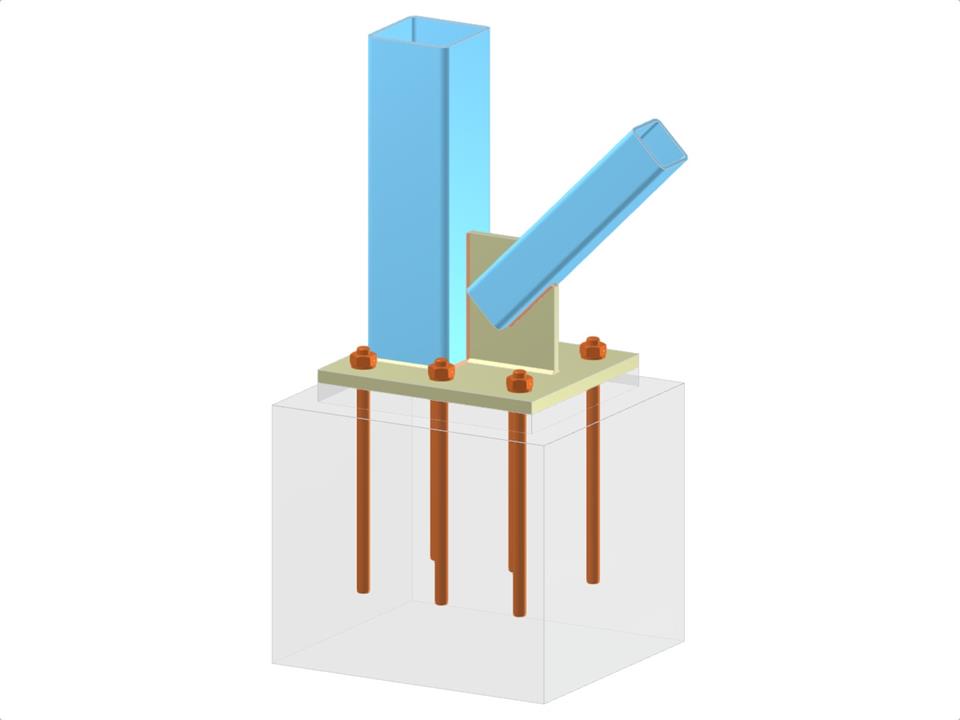

Tento model představuje podrobnou sestavu základny sloupu s obdélníkovým dutým profilem (RHS) a diagonálou, základovou deskou a přípojným plechem. Konstrukce zahrnuje svařené diagonální spoje a kotevní prvky, které představují pokročilé konstrukční spoje často používané v ocelových konstrukcích. Zdůrazňuje interakci různých komponentů zajišťujících stabilitu a přenos zatížení.
Základová patka s přípojným plechem a svařovaným diagonálním spojem
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,040 t |
| Rozměry (metrické) | 1,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 3.28 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
