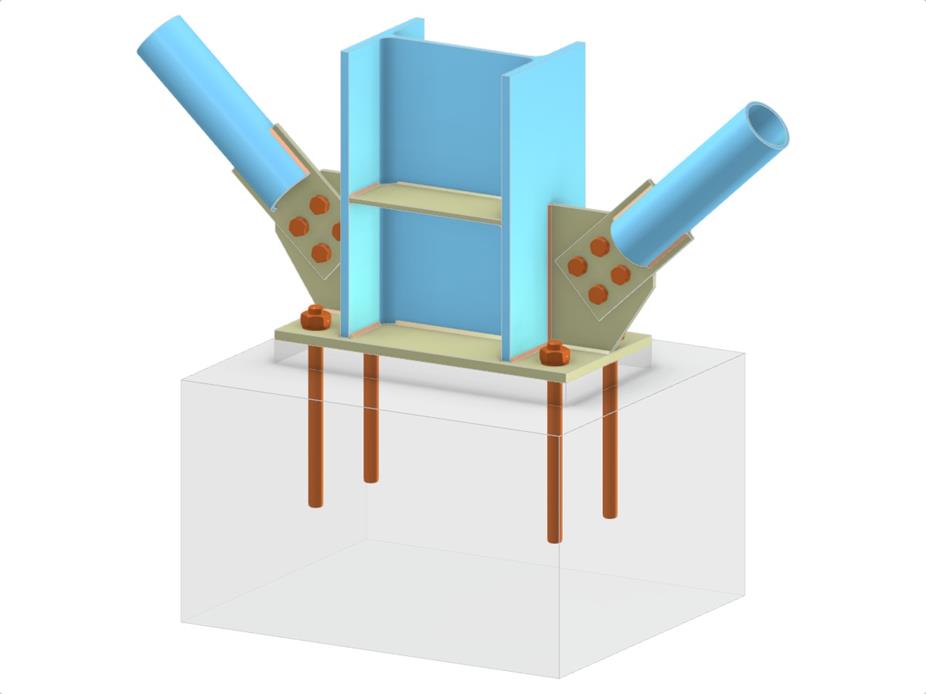

Эта конструктивная модель включает основание колонны с болтовым диагональным соединением. Она содержит колонну I-профиля, две ККТ-диагонали, прикреплённые к полкам колонны, и различные пластины, такие как базовая пластина, косынка и язычковая пластина. Дополнительную устойчивость модели обеспечивает ребро жесткости, а закрепление осуществляется анкерными элементами, гарантируя стабильность и передачу нагрузки.
База колонны с двумя диагоналями вертикальной связи
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,180 t |
| Размеры (метрические) | 2,400 x 1,000 x 0,000 m |
| Размеры (имперские) | 7.87 x 3.28 x 0 feet |
