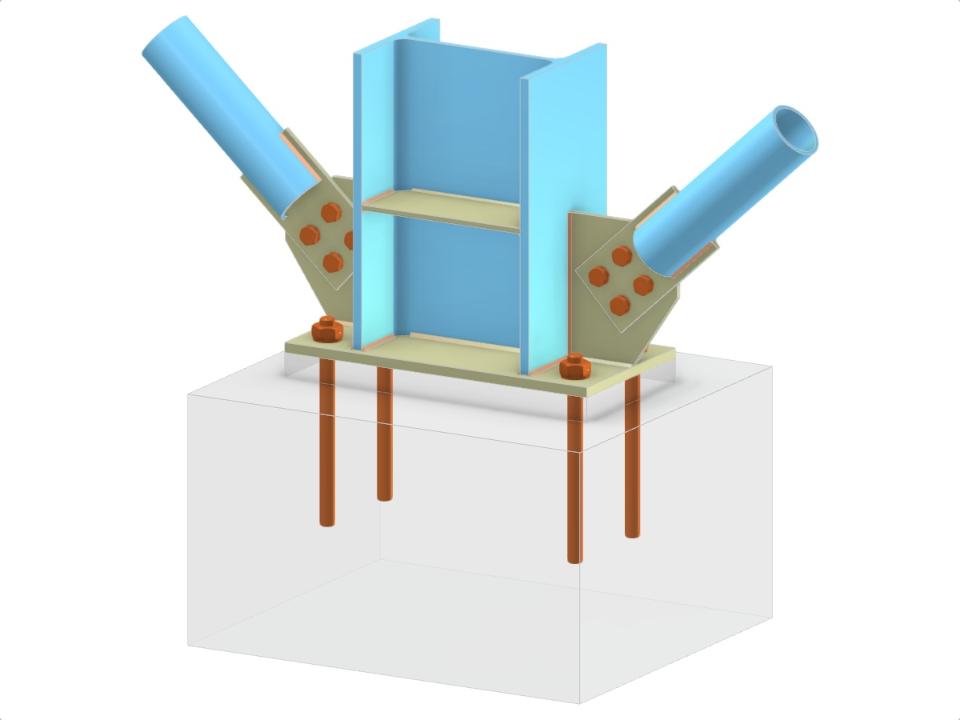

Tento konstrukční model představuje základovou patku sloupu se šroubovým diagonálním spojem. Obsahuje sloup z I-profilu, dvě diagonály CHS připevněné k pásnicím sloupu a různé plechy, jako je patní deska, přípojný plech a připojovací plech. Model je dále stabilizován výztuhou a zajištěn ukotvením, což zajišťuje stabilitu a přenos zatížení.
Základová patka se dvěma diagonálami vertikálního ztužení
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,180 t |
| Rozměry (metrické) | 2,400 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 7.87 x 3.28 x 0 feet |
