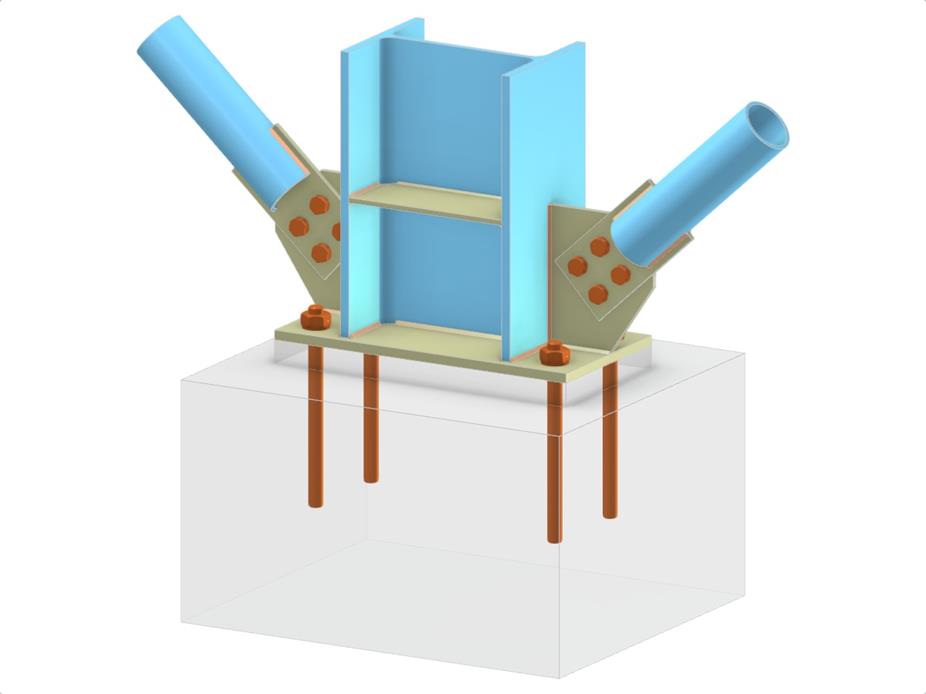

Este modelo estrutural apresenta uma base de coluna com uma ligação diagonal aparafusada. Incorpora uma coluna de perfil I, duas diagonais CHS fixadas às abas da coluna e várias placas como uma placa de base, uma placa de reforço e uma placa de língua. O modelo é ainda estabilizado por um enrijecedor e seguro com elementos de ancoragem, garantindo estabilidade e transmissão de carga.
Base de pilar com duas diagonais de contraventamento verticais
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,180 t |
| Dimensões (métricas) | 2,400 x 1,000 x 0,000 m |
| Dimensões (imperiais) | 7.87 x 3.28 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
