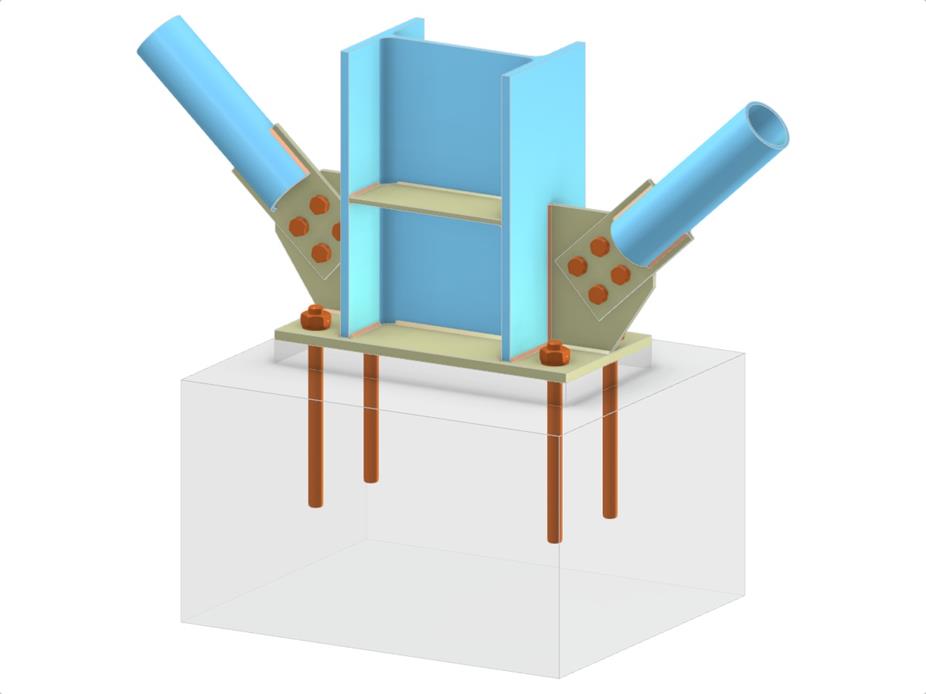

Questo modello strutturale presenta una base di colonna con un collegamento diagonale bullonato. Comprende una colonna a profilo I, due diagonali CHS collegate alle flange della colonna e varie piastre come una piastra di base, piastra di rinforzo e piastra a lingua. Il modello è ulteriormente stabilizzato da un irrigidimento e fissato con elementi di ancoraggio, garantendo stabilità e trasmissione del carico.
Base di colonna con due diagonali di controvento verticale
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,180 t |
| Dimensioni (metriche) | 2,400 x 1,000 x 0,000 m |
| Dimensioni (imperiali) | 7.87 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
