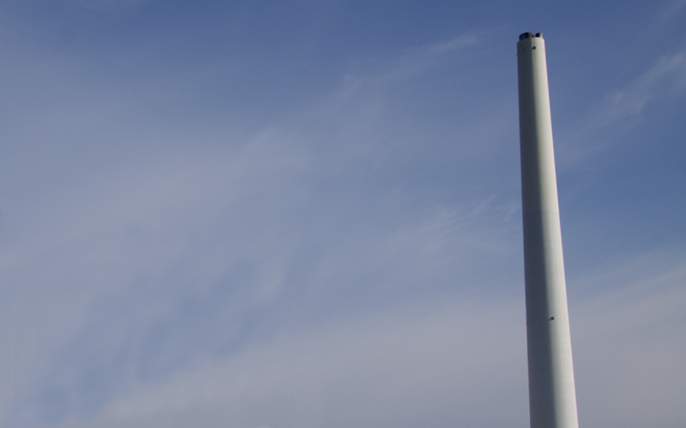

Солнечная вытяжная труба это тип солнечной башни (SUT), которая является частью электростанций возобновляемых источников энергии и способна вырабатывать электроэнергию даже из низкотемпературного солнечного тепла, которое собирается солнечными коллекторами, размещенными вокруг трубы на протяженности до нескольких километров. Благодаря эффекту вытяжки, горячий воздух засасывается в очень высокую трубу башни, приводя в действие ветряные турбины, размещенные в ее нижней части, которые затем преобразуют механическую энергию в электрическую.
В данном студенческом проекте вся электростанция рассчитывалась как стальная конструкция. Высота солнечной вытяжной трубы электростанции достигает высоты 1 300 м, и ее устойчивость обеспечивается стальными тросами. Тепличная конструкция с закрытым коллектором затем занимает собой более 3,5 км2, а ее общий вес составляет приблизительно 122 000 тонн.

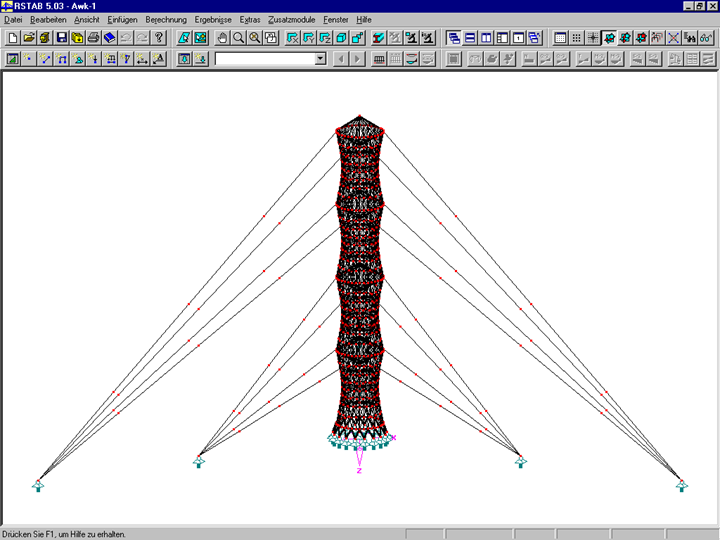

Для расчета вытяжной солнечной трубы была в программе RSTAB была создана пространственная модель стальной конструкции, состоящая из 801 узла, 3128 стержней и 19 сечений.
| Расчет конструкций | Kai Ollesch, Ulrich Körner, Robin Eckardt Студенты Дортмусндского университета, Германия Проект P3 «Башенные конструкции» Академический год 1997/98 www.tu-dortmund.de |
