Komínová sluneční elektrárna, Německo

Projekt zákazníka

Statika a konstrukce Kai Ollesch, Ulrich Körner, Robin Eckardt
Studenti Technické univerzity v Dortmundu, Německo
Projekt P3 „Věžové stavby“
Akademický rok 1997/98
www.tu-dortmund.de

Studenti Technické univerzity v německém Dortmundu vytvořili v rámci projektu P3 „Věžové stavby“ návrh komínové sluneční elektrárny včetně posouzení statiky.

Solární komín je typ solární věže. Tato stavba obnovitelných zdrojů energie vyrábí elektřinu z nízkoteplotního slunečního záření, které je zachycováno solárními kolektory rozmístěnými v bezprostředním okolí komína až do vzdálenosti několik kilometrů. Horký vzduch se vlivem komínového efektu nasává do velmi vysoké komínové věže a roztáčí lopatky turbíny v dolní části komína, čímž vzniká elektrická energie.

Studenti ve svém projektu navrhli solární komín o výšce 1 300 m, jehož stabilitu zajišťují ocelová lana. Skleníková konstrukce solárních kolektorů v okolí komína dosahuje rozlohy až 3,5 km². Celková hmotnost komínové konstrukce činí přibližně 122 tisíc tun.

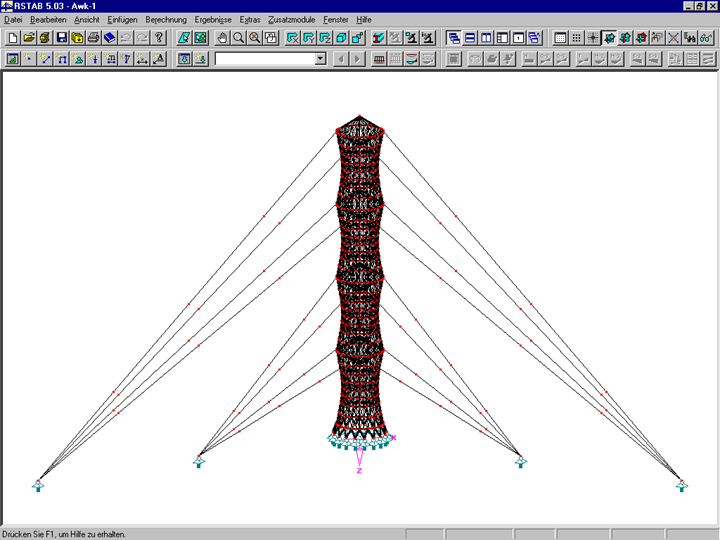

Pro posouzení statiky solárního komína vytvořili studenti prostorový model v programu RSTAB, který sestává z celkového počtu 801 uzlu, 3 128 prutů a 19 průřezů.
