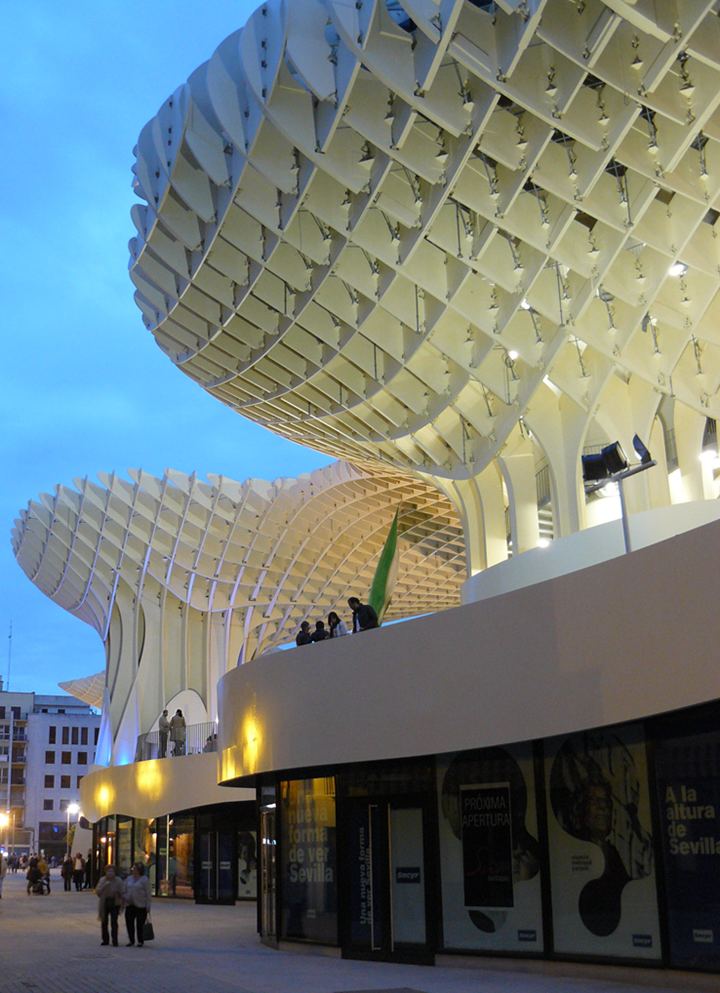

Под данной конструкцией затем находятся, например, археологические раскопки, торговый центр или открытые городские площадки. К тому же он представляет собой также эффектную деревянную конструкцию козырька, со встроенным рестораном и променадной дорожкой с потрясающим видом на город.
Эта гибридная конструкция состоит из элементов древесины, бетона, стали и композитной стали.
Деревянная конструкция из панелей клеёного шпона типа Kerto-Q

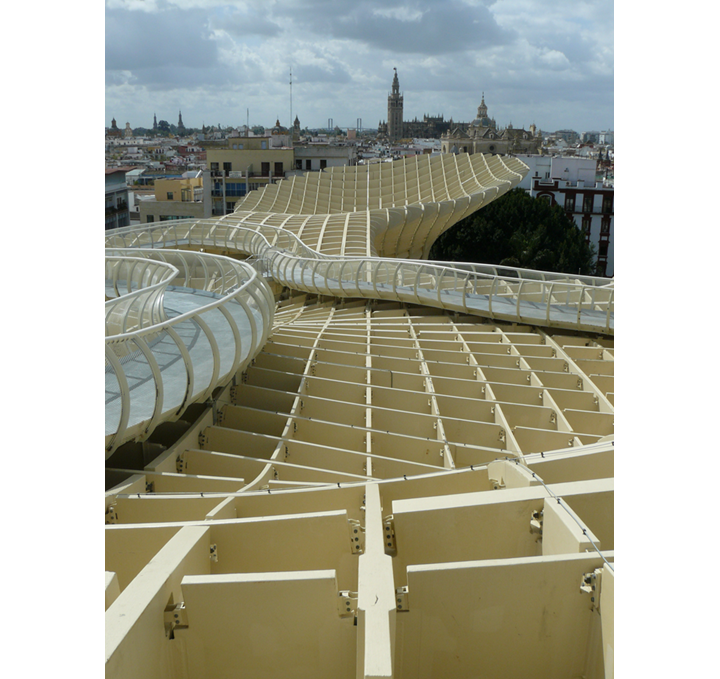

Самой интересной и впечатляющей частью строения является 150 м длинная и 28 высокая пешеходная конструкция на кровле, которая сделана из многослойных клееных деревянных панелей ЛВЛ типа Kerto-Q (производство компании Finnforest).
Сама реализация проекта стала возможна лишь благодаря применению некоторых конструктивных инноваций, таким как, например, полиуретановое покрытие толщиной от 2 до 3 мм, детали соединений, оптимизированные для монтажа, а также отжиг эпоксидной смолы, использованный для склеивания резьбовой арматуры, который до тех пор в деревянных конструкциях никогда не применялся. Отжиг использовался в основном для повышения уровня безопасности, так как летом температура внутри деревянной конструкции может достигать более 40°С.

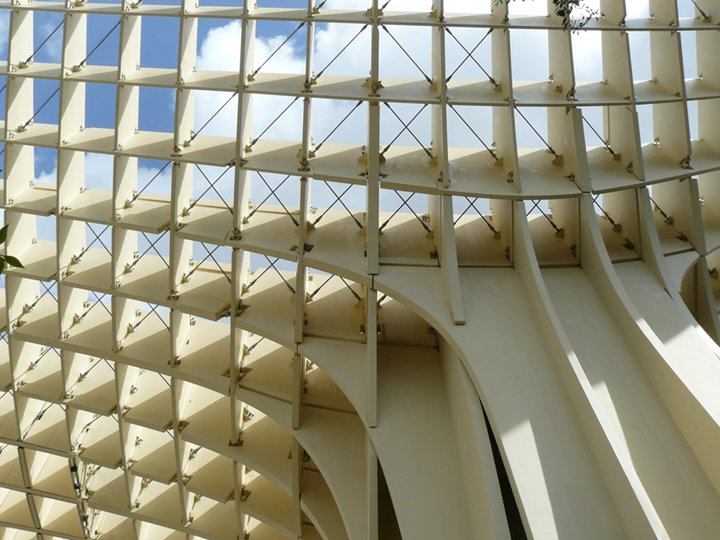

Как инженер-проектировщик, так и компания, отвечающая за строительство деревянных конструкций, решили использовать в проекте систему соединений с вклейными растянутыми стержнями, которая представляет собой идеальный способ соединения элементов, достигающий высокой несущей способности, и в то же время относительно низкого веса.
Вся деревянная конструкция затем включает в себя около 3 400 отдельных частей, на которые ушло приблизительно 8 300 м³ панелей из бруса из клееного шпона.

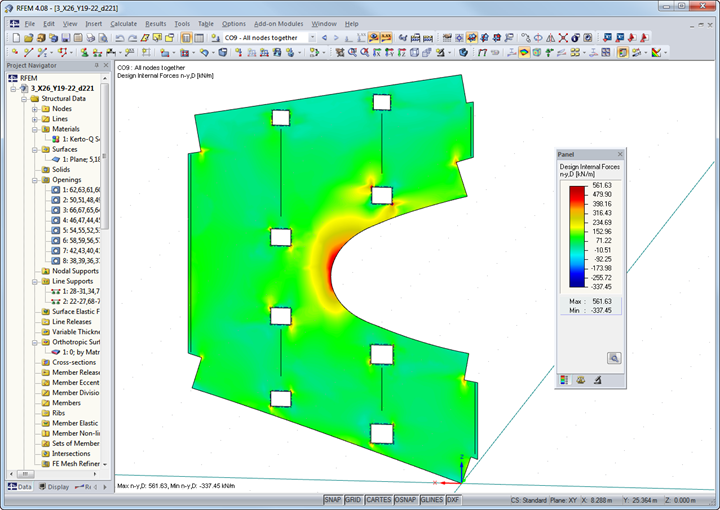

Расчет напряжений в деревянных панелях в программе RFEM
Поскольку в точках пересечения вокруг вертикальной оси соединяются панели посредством шарниров, получаются внутренние силы от несущей способности пластин почти всегда незначительными.
Потому расчет напряжения обычно сводится к напряжениям, возникающим в плоскости деревянного листа. Деревянные сечения в точках разветвления, где сетчатая оболочка древесины разделяется на верхнюю и нижнюю часть, рассчитывала компания Finnforest с помощью программы RFEM и моделей КЭ листов.
| Строительное проектирование |
Детальная статика и проверки деревянных конструкций Финнфорест, Айхах www.metsagroup.com/metsawood в сотрудничестве с: Harrer Engineers, Карлсруэ Инженеры PBB, Ингольштадт APU Engineering, Брауншвейг Wevo Chemie, Остфильдерн Боримир Радович, Книтлинген Структурная инженерия Arup & Partners International Ltd. Берлин и Мадрид, Испания www.arup.com |
| Конструкция | Генеральный подрядчик SACYR S.A.U. Севилья, Испания www.sacyr.com Деревянные конструкции Finnforest, Айхах |
| Архитектурный проект | Jürgen Mayer H., Berlin www.jmayerh.de |
| Заказчик | Ayuntamiento de Sevilla, Испания |
