Metropol Parasol w Sewilli, Hiszpania

Układ konstrukcyjny stanowi hybrydowa konstrukcja złożona z drewna, betonu, stali oraz stali kompozytowej.

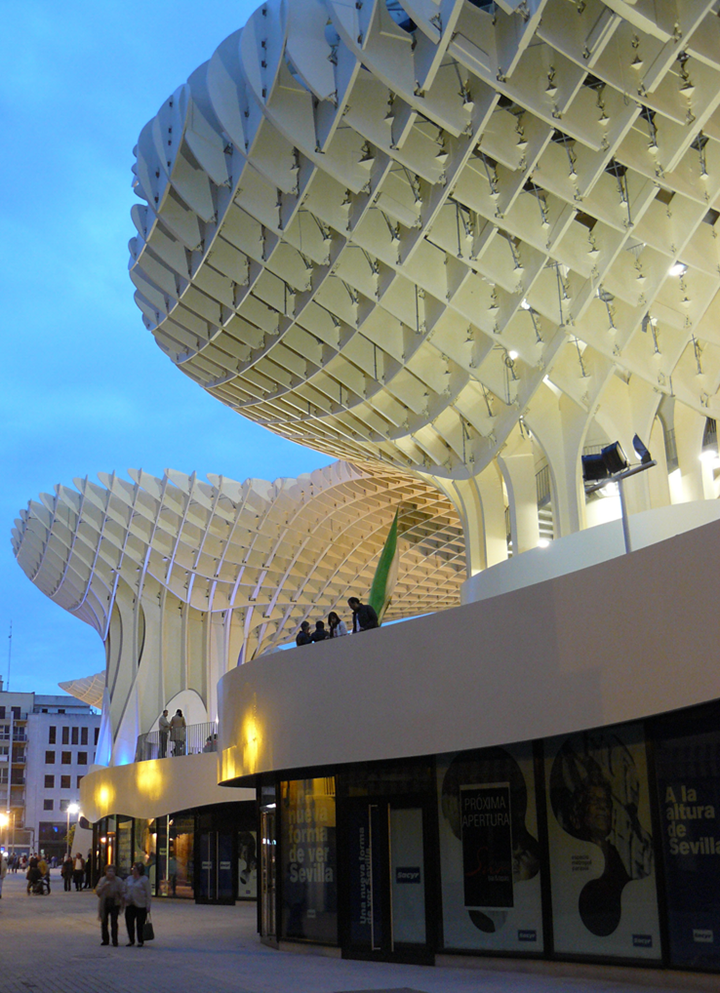

Najbardziej interesującą i niesamowitą częścią Metropol Parasol jest dostępna dla zwiedzających drewniana konstrukcja zbudowana z wielowarstwowych klejonych płyt LVL typu Kerto Q.

Pod swoim dachem łączy on rynek, miejską przestrzeń otwartą oraz niezwykłą drewnianą konstrukcję zacieniającą, wszystko to połączone z restauracją i alejkami oferującymi wspaniałe widoki na miasto.

Układ konstrukcyjny stanowi hybrydowa konstrukcja złożona z drewna, betonu, stali oraz stali kompozytowej.

Konstrukcja drewniana z płyt wykonanych z drewna klejonego warstwowo

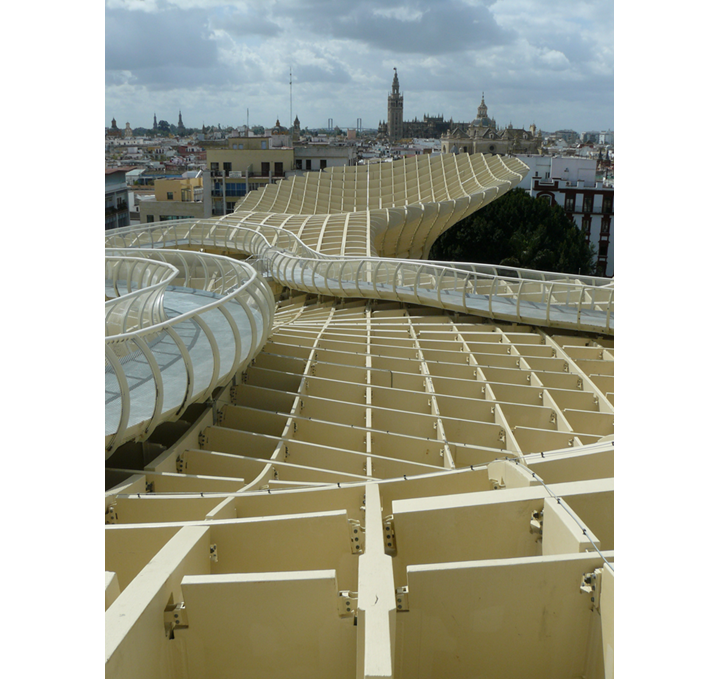

Najbardziej interesującą i niesamowitą częścią Metropol Parasol jest dostępna dla zwiedzających drewniana konstrukcja o długości 150 m i wysokości do 28 m. Jest ona zbudowana z wielowarstwowych klejonych płyt LVL typu Kerto Q (produkowanych przez firmę Finnforest).

Konieczne było wprowadzenie pewnych innowacyjnych rozwiązań, na przykład zastosowanie warstwy poliuretanu o grubości od 2 do 3 mm, optymalizacja połączeń koniecznych do montażu oraz hartowanie żywicy epoksydowej wykorzystanej do przyklejenia gwintowanych prętów, co miało zastosowanie po raz pierwszy w budownictwie drewnianym. Hartowanie okazało się niezbędne w celu podniesienia poziomu bezpieczeństwa, ponieważ w okresie letnim temperatura wewnątrz drewnianej konstrukcji przekracza 60°C.

Inżynier konstrukcyjny i firma odpowiedzialna za drewnianą konstrukcję, wspólnie podjęli decyzję o zastosowaniu systemu połączeń z wykorzystaniem elementów cięgnowych, które były odpowiednie do osiągnięcia dużej nośności przy jednoczesnym zachowaniu relatywnie niskiej masy.

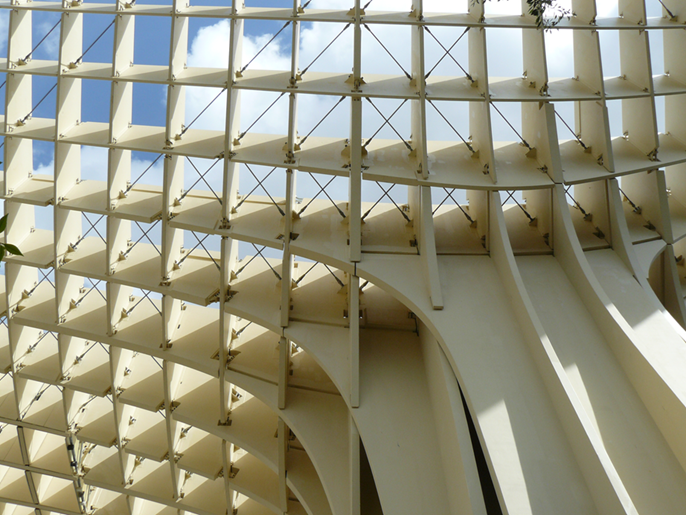

Drewniana konstrukcja składa się z ok. 3,400 poszczególnych części; do jej budowy wykorzystano ogółem 2,500 m3 klejonych płyt LVL.

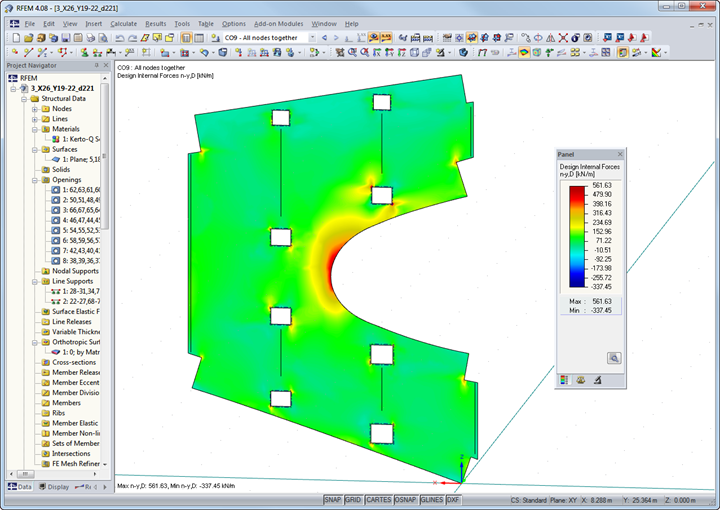

Analiza naprężeń w drewnianych płytach przeprowadzona w RFEM

Płyty są połączone między sobą punktowo z zastosowanymi zwolnieniami obrotowymi względem osi pionowej. Dlatego siły wewnętrzne występujące w płytach są prawie zawsze nieistotne.

Zazwyczaj obliczenie naprężenia ogranicza się do naprężeń pojawiających się w płaszczyźnie wymiarowanej powierzchni. Drewniane przekroje w miejscach odgałęzienia, tj. w miejscach, gdzie drewniana obudowa jest podzielona na część górną i dolną, zostały zaprojektowane przez firmę Finnforest z wykorzystaniem programu RFEM (MES).

Inżynieria konstrukcyjna Szczegółowa statyka i weryfikacje konstrukcji drewnianych
Finnforest, Aichach
www.metsagroup.com/metsawood
we współpracy z:
Harrer Engineers, Karlsruhe
Inżynierowie PBB, Ingolstadt
Inżynieria APU, Brunszwik
Wevo Chemie, Ostfildern
Borimir Radovic, Knittlingen

Inżynieria konstrukcyjna
Arup & Partners International Sp.
Berlin i Madryt, Hiszpania
www.arup.pl
Budowa Generalny wykonawca
SACYR SAU
Sewilla, Hiszpania
www.sacyr.com

Konstrukcja z drewna
Finnforest, Aichach
Architektura Jürgen Mayer H., Berlin
www.jmayerh.de
Inwestor Ayuntamiento de Sevilla, Hiszpania


Specyfikacja projektu

Dane modelu

Liczba węzłów 225
Liczba linii 81
Liczba powierzchni 1
Ilość przypadków obciążenia 64
Liczba kombinacji wyników 9
Ciężar całkowity 1,893 t
Wymiary (metryczne) 4,298 x 0,000 x 6,111 m
Wymiary (imperialne) 14.1 x 0 x 20.05 feet
Wersja programu 5.23.00
