Diseño de paneles en proyecto Metropol Parasol en Sevilla, España

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

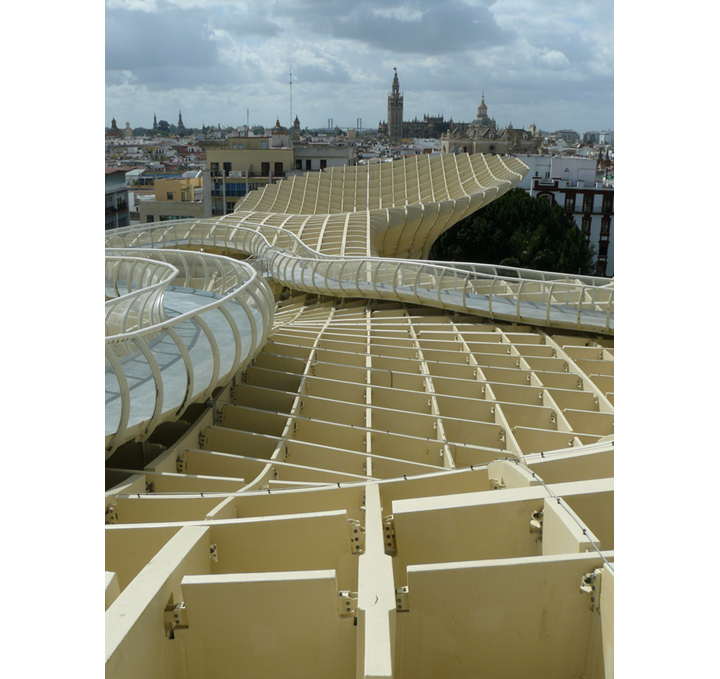

El Metropol Parasol se construyó en el centro histórico de Sevilla, España.

Ingeniería estructural Construcción de madera, diseño y análisis estructural
Finnforest, Aichach, Alemania
www.metsawood.com/global
en colaboración con:
Harrer Ingenieure, Karlsruhe, Alemania
PBB Ingenieure, Ingolstadt, Alemania
APU engineering, Braunschweig, Alemania
Wevo Chemie, Ostfildern, Alemania
Borimir Radovic, Knittlingen, Alemania

Planificación estructural
Arup & Partners International Ltd.
Berlín, Alemania / Madrid, España
www.arup.com
Construcción Contratista general
SACYR SAU
Sevilla, España
www.sacyr.com

Construcción de madera
Finnforest, Aichach
Arquitectura Jürgen Mayer H., Berlín
www.jmayerh.de
Inversor Ayuntamiento de Sevilla, España

Modelo

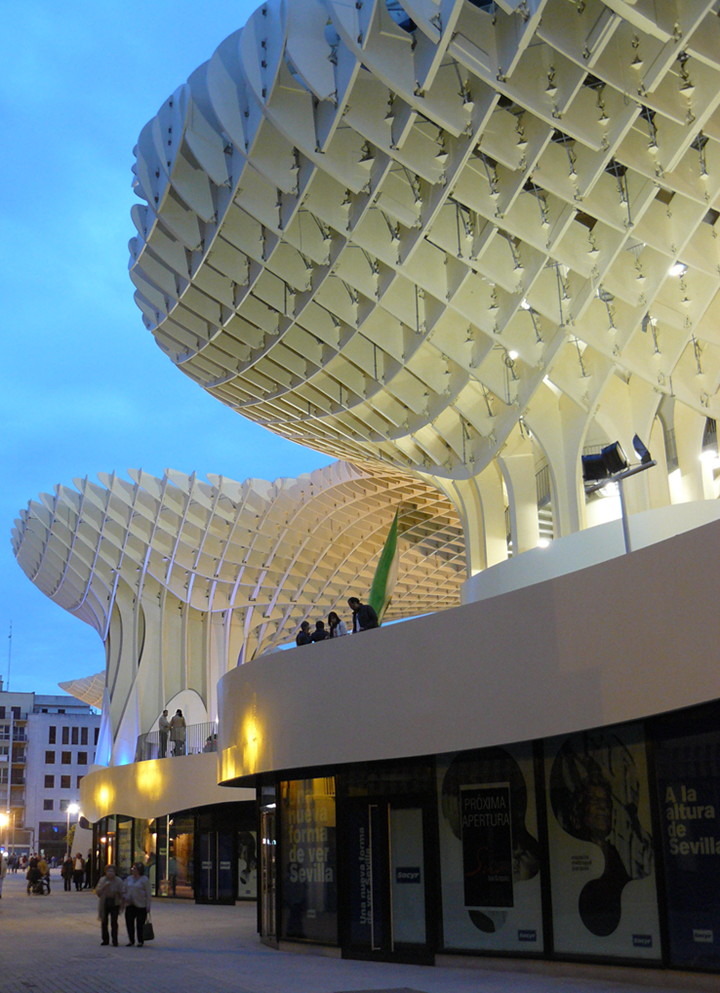

Bajo su cubierta, el edificio combina una excavación arqueológica, un mercado comercial, un local urbano al aire libre y una construcción extraordinaria de 6 parasoles de madera, con un restaurante integrado y paseos, ofreciendo maravillosas vistas sobre la ciudad.

El sistema estructural es una construcción híbrida compuesta por madera, hormigón, acero y uniones de acero.

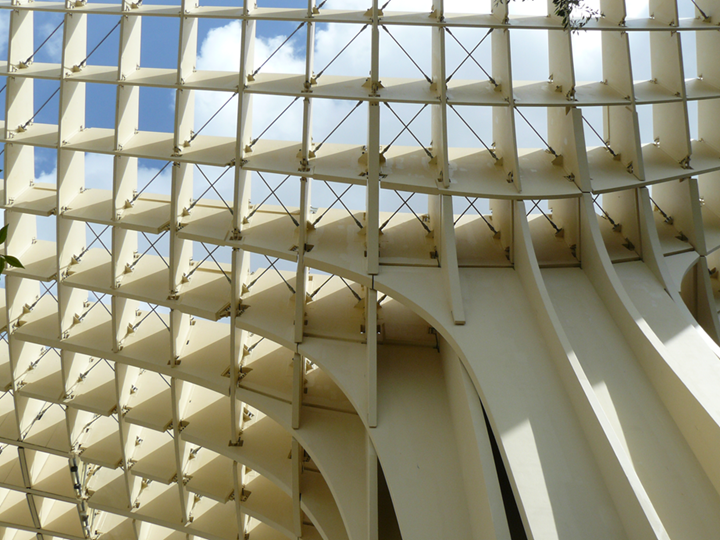

Construcción de madera con paneles compuestos de madera microlaminada

La parte más interesante e impresionante del Metropol Parasol es la construcción de madera transitable, la cual tiene 150 m de largo y hasta 28 m de alto. Se compone de múltiples capas de paneles de madera microlaminada del tipo Kerto-Q (producidos por la empresa Finnforest).

Para su implantación, se tuvieron que realizar algunas innovaciones estructurales, por ejemplo el revestimiento de poliuretano, el cual tiene de 2 a 3 mm de espesor, los detalles de las uniones optimizados para el montaje y el templado de la resina epoxi utilizada para el pegado de las barras roscadas en el lugar, técnica realizada por primera vez en construcciones de madera a nivel mundial. En el templado se hizo necesario aumentar el nivel de seguridad, debido a que en el interior de la estructura de madera se puede llegar hasta 60ºC en verano.

Tanto el ingeniero estructural como la empresa de construcción de madera decidieron un sistema de unión con barras traccionadas pegadas interiormente representando una manera de unión de elementos apropiada para alcanzar una alta capacidad de carga, lo que implica al mismo tiempo un peso relativamente bajo

La construcción de madera se compone de aproximadamente 3.400 partes individuales con un total de 2.500 m³ de paneles de madera microlaminada utilizados para los trabajos de construcción.

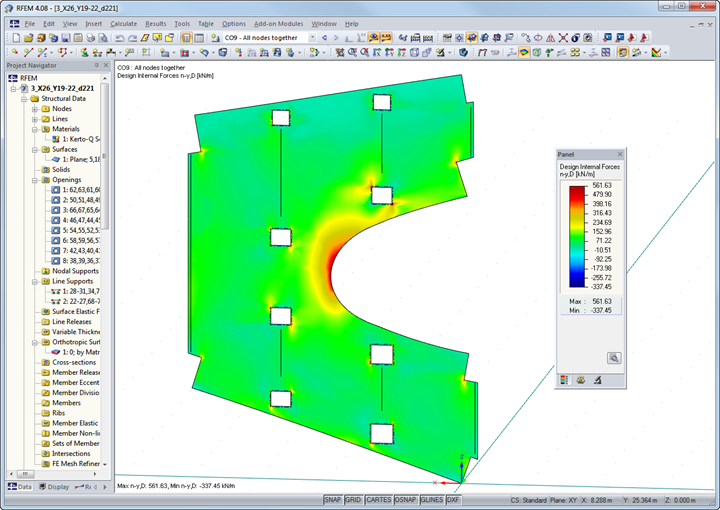

Análisis de tensiones con RFEM en los paneles de madera

Debido a que los paneles están unidos con articulaciones en los puntos de intersección sobre el eje vertical, los esfuerzos internos de la capacidad de carga de las placas son casi siempre insignificantes.

Normalmente, el cálculo de la tensión se reduce a las tensiones que actúan dentro del plano de la chapa de madera. Las secciones de madera en los puntos de bifurcación, donde la parrilla de madera se divide en una parte superior e inferior, fueron dimensionadas por Finnforest, utilizando modelos de placas de elementos finitos en RFEM.
