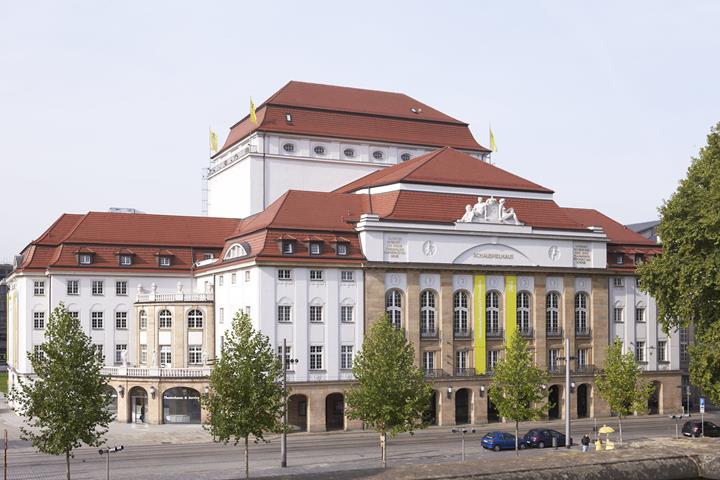

Реконструкция и расширение несущей конструкции кровли сцены в государственном театре в Дрездене, Германия

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

786x

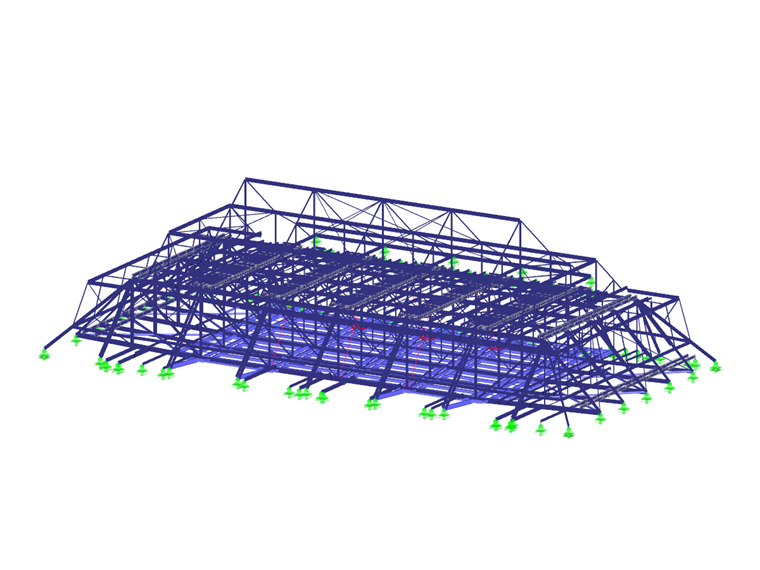

Несущая конструкция сценической кровли

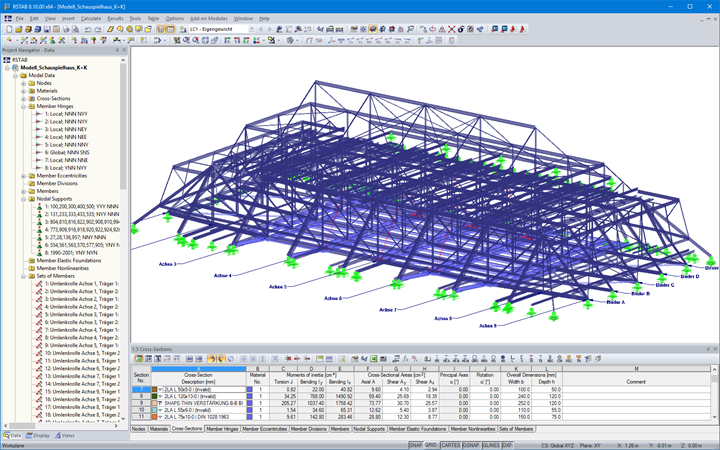

В связи с коротким сроком работы на заводе работало в три смены около 230 работников. В ходе реконструкции была, в частности, реконструкция сценического оборудования и усиление конструкции кровли сценической башни. С помощью программы RSTAB инженеры KREBS + KIEFER тщательно изучили устойчивость кровли сценической конструкции. Анализ устойчивости выявил недостатки несущей способности, которые потребовали применения арматуры.

Конструкция кровли сценической башни

Общая высота сценической башни составляет около 38 м, от уровня сцены до верха кровли. Первичная конструкция кровли состоит из пяти стальных ферм, расположенных параллельно друг другу. Фермы имеют высоту 4,10 м и пролет около 32,2 м, и размещаются на железобетонных колоннах. Верхние узлы пояса внешней фермы балок частично связаны на существующих стенах наклонными стержнями. Zusammen mit den senkrecht zu den Bindern verlaufenden Stäben entsteht hier eine außerplanmäßige Lastabtragung in Querrichtung, welche durch die 3D-Modellierung in RSTAB berücksichtigt werden konnte.

Перерасчет

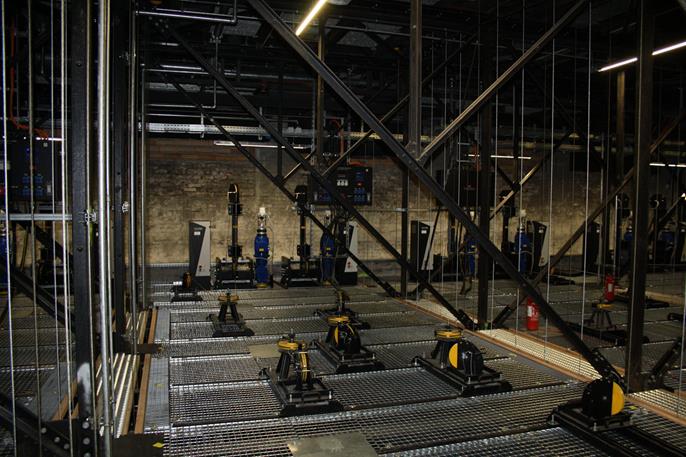

В нижней плоскости пояса фермы находится новый мезонин, в том числе двенадцать точечных подъемников с собственным весом 4,0 кН. Канатные линии используются для перемещения нагрузок до 1,1 кип, таких как декорации, украшения, осветительное оборудование и т.д. Кроме того, старые машины были заменены новыми, более тяжелыми, и были увеличены различные наложенные нагрузки.

Для расчета компонентов конструкции и соединений в аналитической модели были определены действующие внутренние силы в текущем состоянии. В другой модели были добавлены все новые конструктивные элементы и применены новые введенные постоянные и переменные нагрузки. Суперкомбинации позволили наложить внутренние силы и выполнить расчет по предельным состояниям.

Пересчет конструкции для конечного состояния после установки оборудования новой сцены привел к перегрузке различных конструктивных элементов. Это потребовало применения различных мер по усилению арматуры. Например, нагрузку на наиболее загруженные внешние решетчатые балки можно было уменьшить путем применения диагональных связей к смежным фермам в поперечном направлении. Кроме того, многочисленные узловые соединения и области узлов также необходимо было укрепить путем установки дополнительных металлических пластин и замены заклепок на болты с более высокой несущей способностью.

29 октября 2016 года в программе на пьесу Шекспира «Отелло» был отмечен успешный проект реконструкции общей стоимостью 11 миллионов евро.

Источник:
[1] Stroetmann R., Fuchs A., Oertel, R .: Schauspielhaus Dresden - Revitalisierung und Ausbau der Tragkonstrukstruktion des Бюхнендаш В: Штальбау 11-2017, страницы: 972-985, опубликовано Ernst & Sohn
