德国德累斯顿剧院 – 舞台屋盖结构重建和整修工程
客户项目

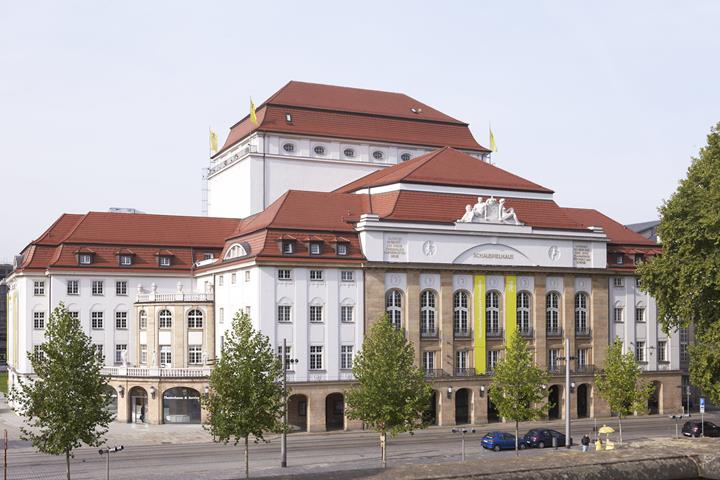

该剧院建于1911年至1913年，历史悠久。 该建筑在1945年2月被盟军空袭摧毁，在战后重建，并在2002年8月被洪水破坏。 在短短18周的时间内，德累斯顿剧院进行了全面翻新和翻新。
| 结构设计 |
KREBS+KIEFER Ingenieure GmbH 德国 www.kuk.de |
| 建筑设计 | 德国德累斯顿瓦格纳建筑事务所 |
| Investor |
KREBS + KIEFER Ingenieure GmbH德国 www.kuk.de |
模型
由于工期短，现场最多有230名工人，每班三班。 改造包括舞台设备的改造和舞台塔顶结构的加固。 KREBS + KIEFER的工程师们使用RSTAB仔细检查了舞台屋顶的稳定性。 稳定性分析发现承载能力存在缺陷，需要采取加固措施。
舞台塔顶结构

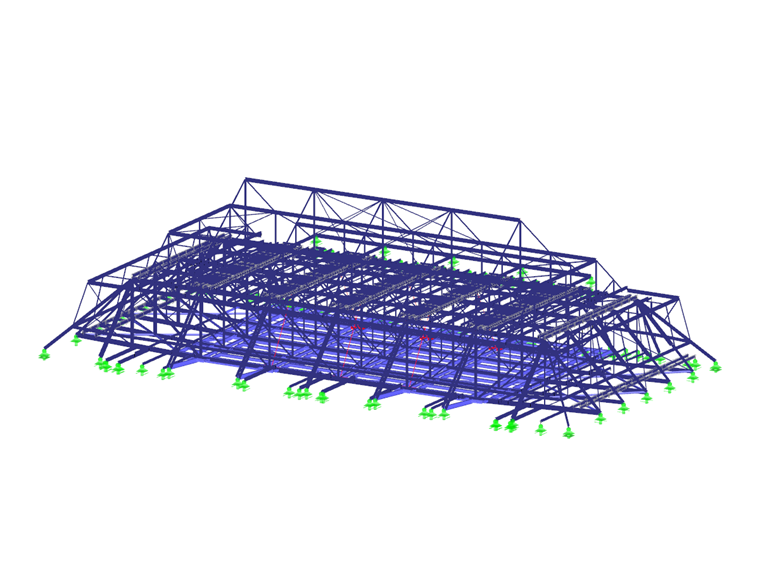

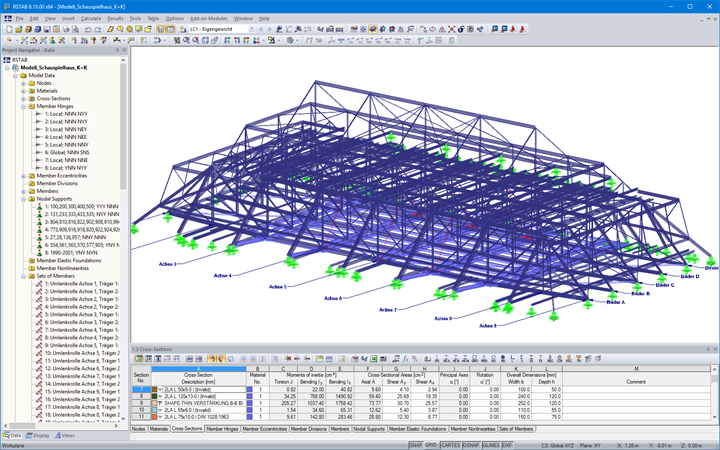

舞台塔架的总高度约为38 m，从舞台地板到屋顶顶部。 屋顶的主要结构由五个相互平行布置的钢桁架组成。 桁架的高度为4.10 m，跨度约为32.2 m，并放置在钢筋混凝土柱上。 外部桁架梁的上弦节点通过倾斜构件部分支撑在现有的墙壁上。 与垂直于桁架的杆件一起在横向产生附加荷载传递，这可以通过RSTAB中的3D建模来考虑。
重新计算

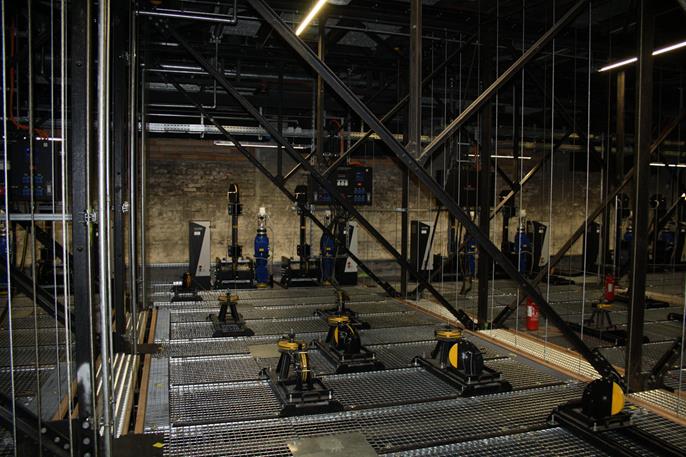

在桁架梁的下弦平面上，新建了一个飞行顶棚，其中包括12个自重为4.0 kN的点式葫芦。 钢丝绳用于移动最大荷载为1.1 kip的荷载，例如舞台布置，装饰，照明设备等。 此外，旧的机器被新的更重的机器所取代，并且增加了各种施加的荷载。
对于结构构件和连接的设计，在分析模型中确定了当前状态下的作用内力。 在另一个模型中，添加了所有新的结构构件，并应用了新输入的永久荷载和可变荷载。 使用超组合可以叠加内力并进行极限状态设计。
在安装了新的舞台设备之后对结构的最终状态进行了重新计算，从而导致各种结构构件的超载。 为此需要采取各种加固措施。 例如，通过在横向上对相邻的桁架进行斜支撑，可以减少外部桁架梁的荷载。 此外，许多现场节点和节点区域必须通过设置附加的金属板和用具有较高承载能力的螺栓代替铆钉来进行加固。
2016年10月29日，莎士比亚的《奥赛罗》（Othello）演出庆祝了翻新工程的成功实施，总造价1100万欧元。
来源:
[1] Stroetmann，R.，Fuchs，A.，Oertel，R .: 德累斯顿市政厅-市政厅和市政厅。 在： Stahlbau 11-2017, Seiten: 972-985, Verlag Ernst & Sohn
项目位置
Theatrestraße201067德国德累斯顿
