Rewitalizacja i rozbudowa konstrukcji nośnej dachu sceny w Teatrze Państwowym w Dreźnie, Niemcy

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

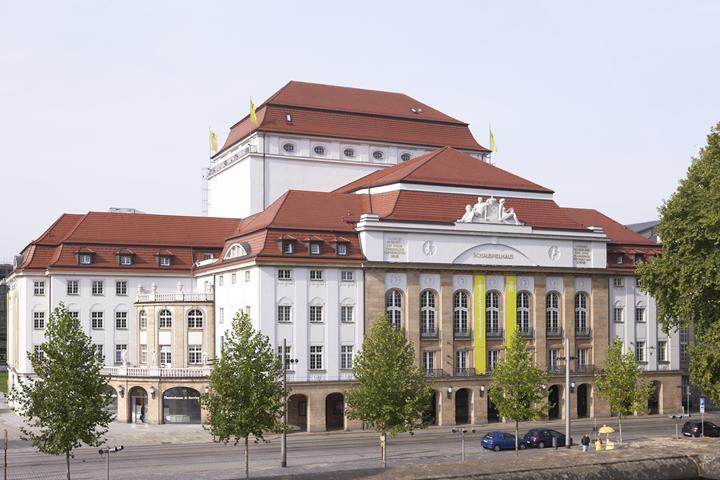

Teatr, zbudowany w latach 1911 - 1913, ma bogatą historię. Budynek został zniszczony przez lotnictwo alianckie w lutym 1945 r., Odbudowany w latach powojennych, a uszkodzony przez powodzie w sierpniu 2002 r. W ciągu 18 tygodni przerwy drezdeński teatr został gruntownie odnowiony i zmodernizowany.

Analiza statyczno-wytrzymałościowa KREBS+KIEFER Ingenieure GmbH
Niemcy
www.kuk.de
Planowanie projektu Architekturbüro Wagner Dresden, Niemcy
Inwestor KREBS + KIEFER Ingenieure GmbH Niemcy
www.kuk.de

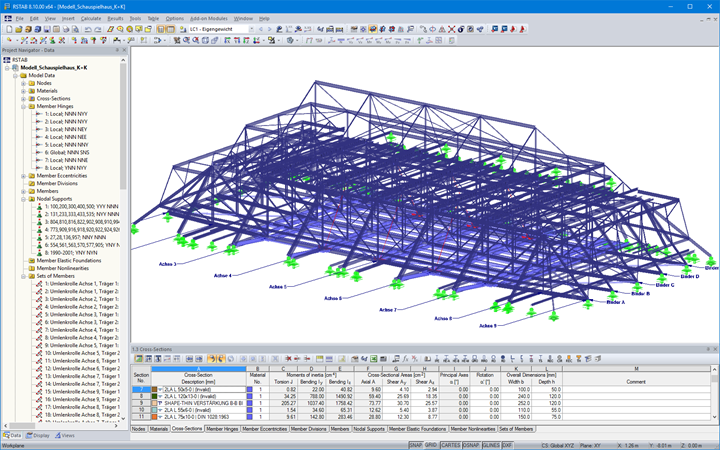

Model

Ze względu na krótki czas pracy na miejscu pracowało do 230 pracowników, pracujących na trzy zmiany. Przebudowa obejmowała między innymi remont wyposażenia sceny i umocnienie konstrukcji dachu wieży scenicznej. Inżynierowie KREBS + KIEFER zbadali stateczność dachu sceny za pomocą programu RSTAB. Analiza stateczności wykryła niedociągnięcia w nośności, które wymagały zastosowania środków wzmacniających.

Konstrukcja dachu wieży scenicznej

Całkowita wysokość wieży scenicznej wynosi około 38 m, mierzona od podłogi sceny do górnej części dachu. Główna konstrukcja dachu składa się z pięciu stalowych kratownic, ustawionych równolegle względem siebie. Kratownice o wysokości 4,10 m i rozpiętości około 32,2 m są umieszczone na słupach żelbetowych. Górne węzły pasów zewnętrznego dźwigara kratownicowego są częściowo usztywnione na istniejących ścianach przez pręty pochylone. Wraz z prętami prostopadłymi do kratownic następuje dodatkowe przeniesienie obciążenia w kierunku poprzecznym, co można uwzględnić w modelowaniu 3D w RSTAB.

Ponowne obliczenia

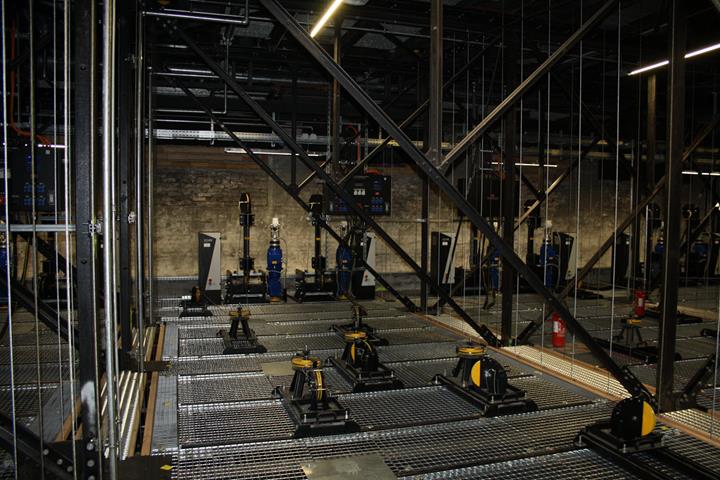

W dolnej płaszczyźnie belki kratownicowej znajduje się nowy strych typu „loft”, w tym między innymi dwunastopunktowe wciągniki o ciężarze własnym 4,0 kN. Linie linowe są używane do przenoszenia obciążeń do 1,1 kip, takich jak zestawy sceniczne, dekoracje, sprzęt oświetleniowy itp. Ponadto, stare maszyny zostały zastąpione nowymi, cięższymi, i zwiększono różne obciążenia użytkowe.

Do obliczeń elementów konstrukcyjnych i połączeń w modelu analitycznym wyznaczono działające siły wewnętrzne w aktualnym stanie. W innym modelu dodano wszystkie nowe elementy konstrukcyjne i zastosowano nowo wprowadzone obciążenia stałe i zmienne. Dzięki superkombinacjom możliwe było nałożenie sił wewnętrznych i obliczenie stanu granicznego nośności.

Ponowne obliczenie konstrukcji dla stanu końcowego po zainstalowaniu nowego wyposażenia sceny spowodowało przeciążenie różnych elementów konstrukcji. Wymagało to wprowadzenia różnych środków wzmacniających. Na przykład obciążenie najbardziej obciążonych zewnętrznych belek kratownicowych zostało zmniejszone poprzez zastosowanie stężenia poprzecznego dla sąsiednich kratownic. Ponadto należało wzmocnić liczne połączenia na placu budowy i obszary węzłów poprzez rozmieszczenie dodatkowych płyt metalowych i zastąpienie nitów pasowanymi śrubami o większej nośności.

W dniu 29 października 2016 r. Świętowano powodzenie projektu remontowego o łącznym koszcie 11 milionów EUR, wykonaniem Othello Szekspira.

Źródło:
[1] Stroetmann, R., Fuchs, A., Oertel, R .: Schauspielhaus Dresden - Revitalisierung und Ausbau der Tragkonstruktion des Bühnendaches. W: Stahlbau 11-2017, strony: 972-985, opublikowany przez Ernst & Sohn

Lokalizacja projektu

Theaterstraße 2
01067 Drezno, Niemcy
