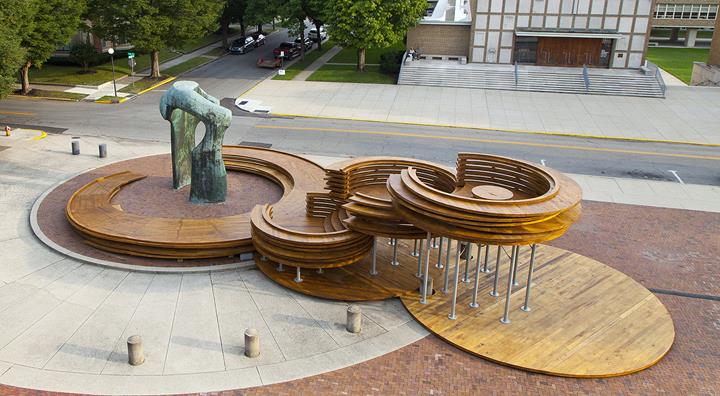

Пьедестал для бесед в г. Колумбус, штат Индиана, США

Проект заказчика

Расчет | Проектирование IKD
www.i-k-design.com
Проектирование | Строительство Bensonwood
www.bensonwood.com

Уникальное сооружение пьедестала для бесед является результатом сотрудничества между бостонской архитектурно-проектной фирмой IKD, фирмой Bensonwood, первым производителем CLT SMARTLAM в США и Институтом применения и расчета деревянных конструкций из Клемсонского университета.

Проект пьедестала для бесед, который стал одним из пяти победителей конкурса «Колумбус» и получил так премию Дж. Ирвина и Ксении С. Миллер, был спроектирован для того, чтобы открыть дискуссию о применении CLT из твердых пород при строительстве в США. Поскольку в Северной Америке при строительстве среднеэтажных зданий использовались в основном CLT из мягких пород, ассортимент из твердых пород был доступен только в Европе.

Подробности проекта

Вдохновением для дизайнеров пьедестала послужил уголок для разговоров в доме Миллера и цоколи, которые возвышают территорию, непосредственно окружающую Мемориальную библиотеку Клео Роджерса.

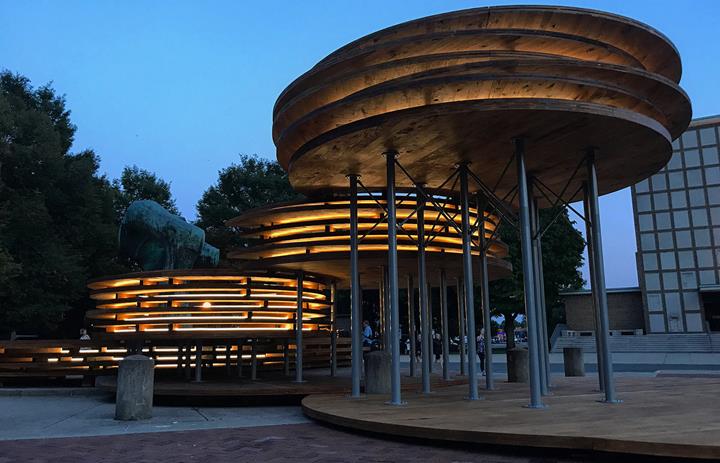

Большие смещающиеся деревянные диски образуют собой серию пандусов, которые к западу поднимаются и создают эффект динамического движения вокруг скульптуры в середине, благодаря чему можно окружающую площадку увидеть в разных перспективах. Например, ночью, когда конструкция пьедестала драматично подсвечена.

Детали конструкции

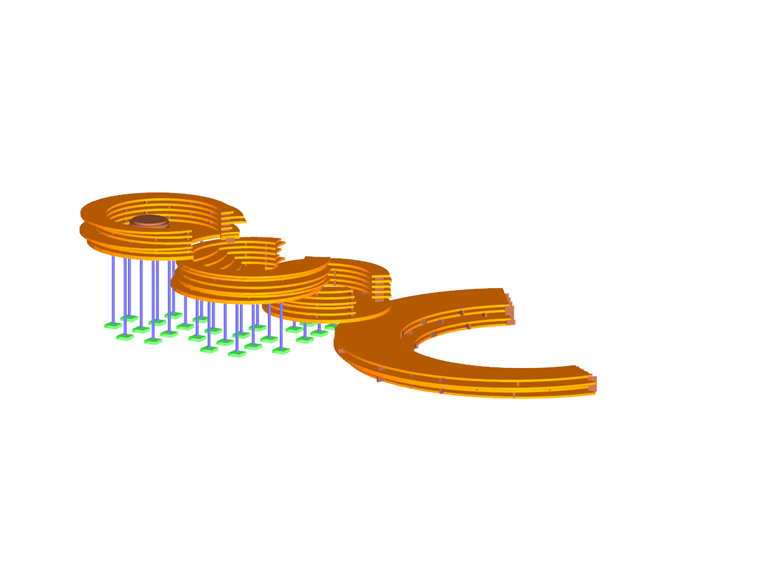

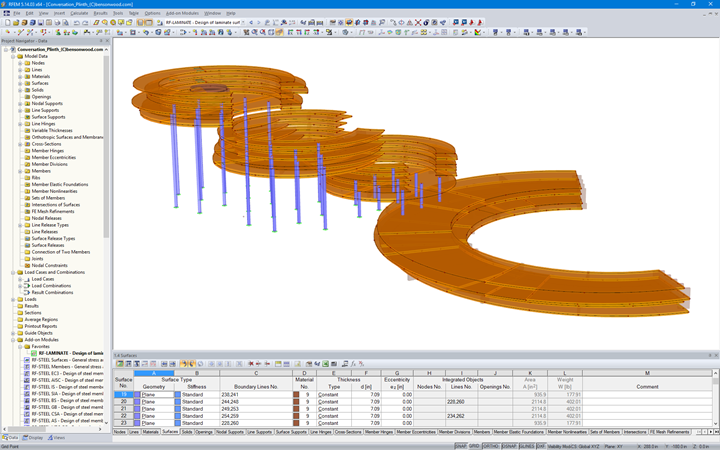

Вся конструкция была рассчитана и спроектирована в программе RFEM с использованием дополнительного модуля RF-LAMINATE, который позволил помимо широко используемого материала APA PRG 320 задать в модели также индивидуальные и уникальные слои CLT. Эти пользовательские композиции были далее назначены 84 изогнутым поверхностям, которые вертикально соединяются друг с другом посредством деревянных элементов меньшего размера. Дополнительно был для панелей CLT выполнен также расчет напряжений. Однако особое внимание уделялось и результатам расчета прогибов и продавливания.
