Conversation Plinth w Columbus, IN, USA
Projekt klienta
Niepowtarzalna instalacja Conversation Plinth powstała w wyniku współpracy firm: studia architektonicznego IKD z Bostonu, Bensonwood, SMARTLAM, pierwszego producenta drewna klejonego krzyżowo w USA oraz Clemson University’s Wood Utilization and Design Institute.....Celem instalacji Conversation Plinth, będącej jednym z pięciu zdobywców nagrody im. J. Irwin’a i Xenii S. Miller w wystawie Exhibit Columbus, jest wzbudzenie zainteresowania wykorzystaniem drewna klejonego krzyżowo z twardych gatunków drewna w amerykańskim przemyśle budowlanym. Drewno klejone krzyżowo z miękkich gatunków drewna było wykorzystywane w Ameryce Północnej do budowy budynków średnich i wysokich, natomiast szeroki wachlarz twardych gatunków drewna był dostępny tylko w Europie.
| Projekt | Inżynieria |
IKD, USA i-k-design.com/ |
| Inżynieria| Budowa |
Bensonwood, USA bensonwood.com |

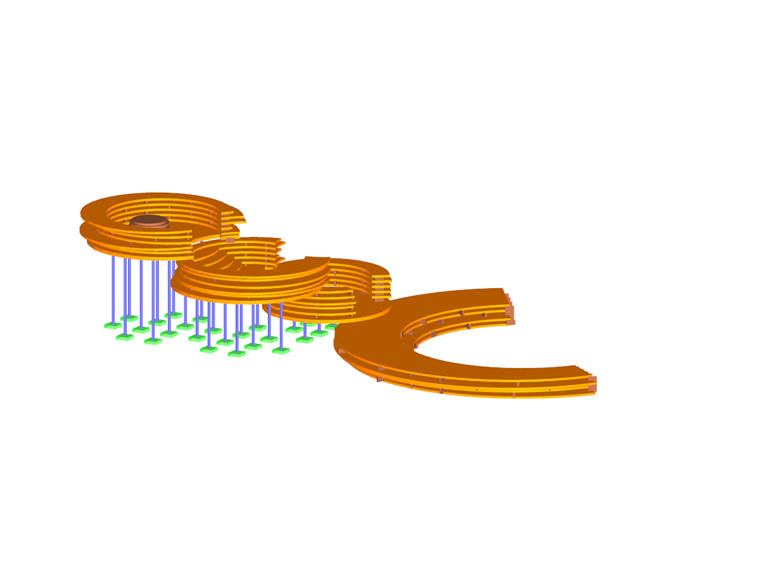

Model
Szczegóły projektu

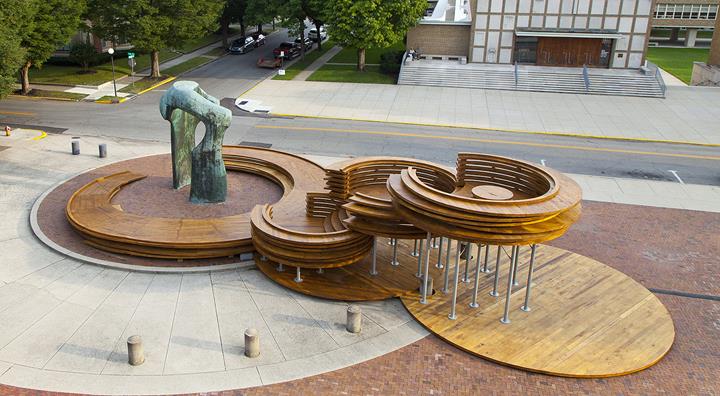

Projekt Conversation Plinth czerpie inspirację z obniżonej podłogi w budynku Miller House oraz cokołów – punktów orientacyjnych otaczających bibliotekę Cleo Rogers Memorial Library.

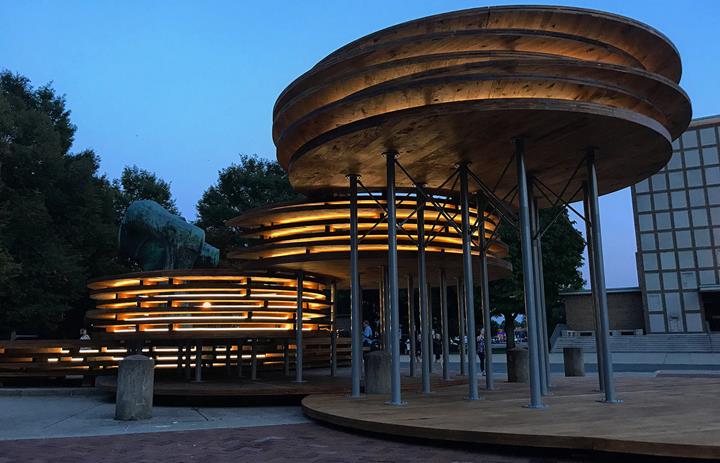

Duże drewniane dyski wznoszą się ku górze w kierunku zachodnim, zachęcając do spaceru wokół instalacji i stwarzając możliwość odkrywania jej na różne sposoby, nawet nocą, dzięki spektakularnemu oświetleniu.
Szczegóły konstrukcji

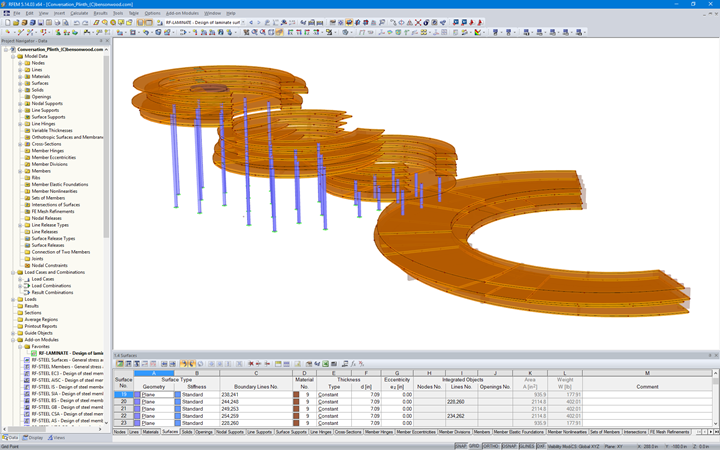

Konstrukcja została przeanalizowana i zwymiarowana w RFEM, w module RF-LAMINATE. Oprócz zdefiniowania szeroko stosowanego materiału APA PRG 320, moduł RF-LAMINATE umożliwił zdefiniowanie warstw drewna CLT. Wielowarstwowe, krzyżowo klejone konstrukcje drewniane zostały dopasowane do 84 zakrzywionych powierzchni, które są połączone pionowo za pomocą wąskich drewnianych prętów. Przeprowadzono analizę naprężeń dla płyt CLT, jak również skupiono się na wynikach odkształcenia i przebicia.
