Conversation Plinth a Columbus, IN, USA

La struttura Conversation Plinth raggruppa in un'unica installazione la collaborazione tra IKD (una società di progettazione architettonica con sede a Boston), tra Bensonwood, SMARTLAM, (il primo produttore CLT negli Stati Uniti) e il Wood Utilization and Design Institute dell'Università di Clemson...

Zoccolo di conversazione a Columbus, Indiana, USA

683x

Struttura in legno a strati incrociati

Dettagli sulla progettazione

Il design del Conversation Plinth prende ispirazione dalla Conversation pit nella Miller House e dai piedistalli che elevano i punti di riferimento che circondano immediatamente la Biblioteca del memoriale di Cleo Rogers.

Il grande spostamento dei dischi in legno compone una serie di spazi circolari che si innalzano verso l'alto e verso ovest e favoriscono una circolazione dinamica attorno alla scultura, permettendo di vivere la piazza in modi nuovi - anche di notte, grazie all'illuminazione mirata a creare zone in luce ed in ombra.

Dettagli della struttura

La struttura è stata analizzata e progettata in RFEM utilizzando il modulo RF-LAMINATE. RF-LAMINATE ha permesso di creare strati di XLAM tipici ed atipici che si diffenziano dal materiale APA PRG 320 ampiamente utilizzato in america. Queste composizioni personalizzate sono state ulteriormente assegnate a 84 superfici curve collegate verticalmente tramite aste di legno di dimensioni del segmento minore. È stata condotta un'analisi tensionale sui pannelli XLAM rivolta a verificare le inflessioni ed risultati del taglio-punzonamento.

Progettazione \| Engineering	IKD i-k-design.com/
Engineering \| Costruzione	Bensonwood bensonwood.com

Specifiche del progetto

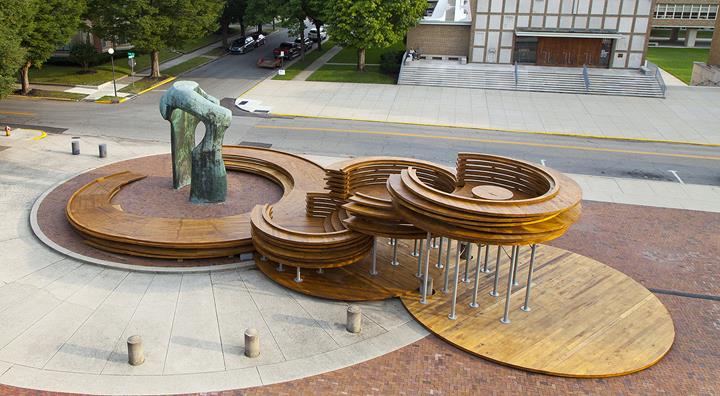

Conversation Plinth a Columbus, Indiana, USA (per gentile concessione di IKD, foto:

Plinto di conversazione a Columbus, Indiana, USA (per gentile concessione di IKD, foto: Hadley Fruits)

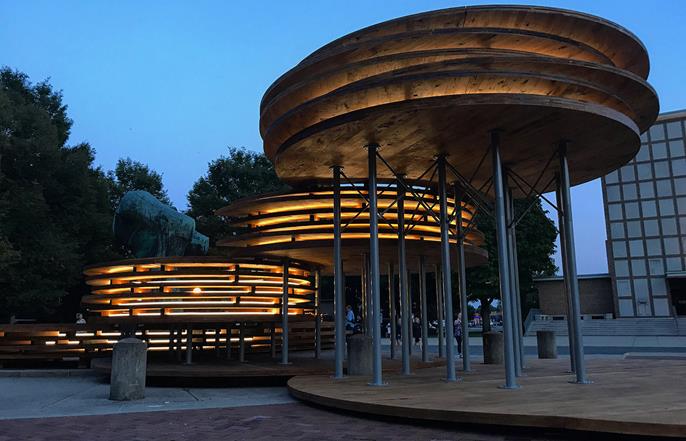

Conversation Plinth illumininato (Foto di IKD)

Beleuchtung des Conversation Plinth (Foto: IKD)

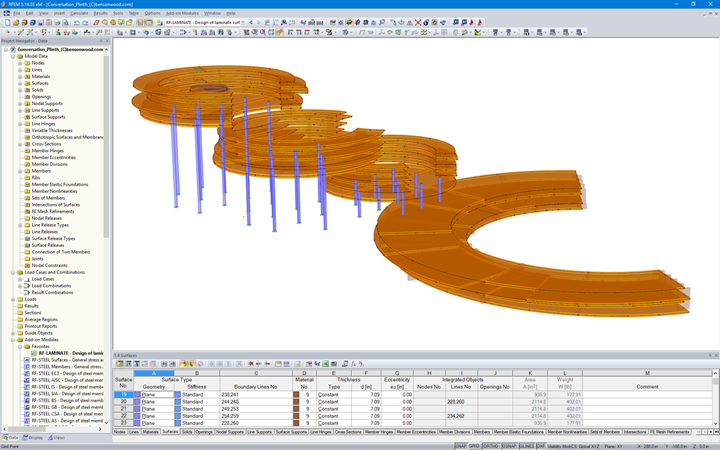

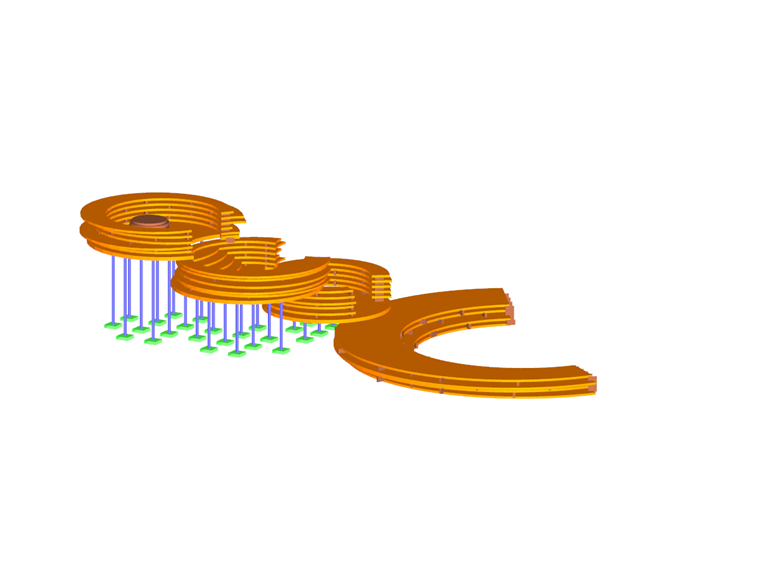

Modello del Conversation Plinth in RFEM (© Bensonwood)

Dati del modello

Numero di nodi 943

Numero di linee 761

Numero di aste 274

Numero di superfici 84

Numero di solidi 6

Numero di casi di carico 5

Nr. di combinazioni di carico 1

Peso totale 29,680 t

Dimensioni 22.458 x 12.691 x 4.419 m

Versione del programma 5.14.03
