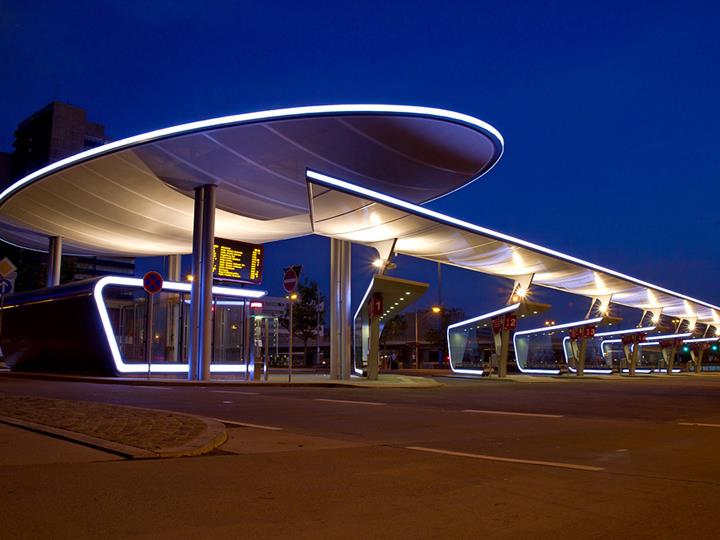

Архитектурной изюминкой автовокзала в Галле-на-Заале являются стильно оформленные навесы автобусных платформ. Непрерывное освещение по краям покрытия привлекает внимание, особенно ночью.

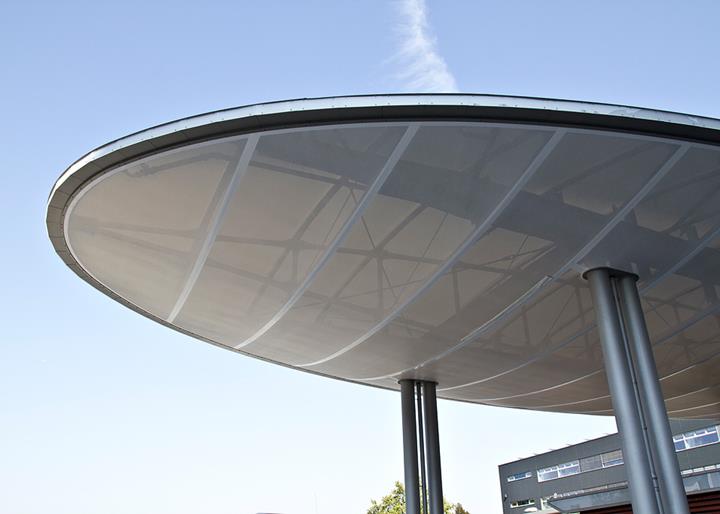

Навесы образуют стальные конструкции с арочными покрытиями. Мембраны PVC-PES и тканые сетки обеспечивают защиту от дождя и снега.
При модернизации автовокзала на общую сумму 4 млн евро, основное внимание было уделено доступности.

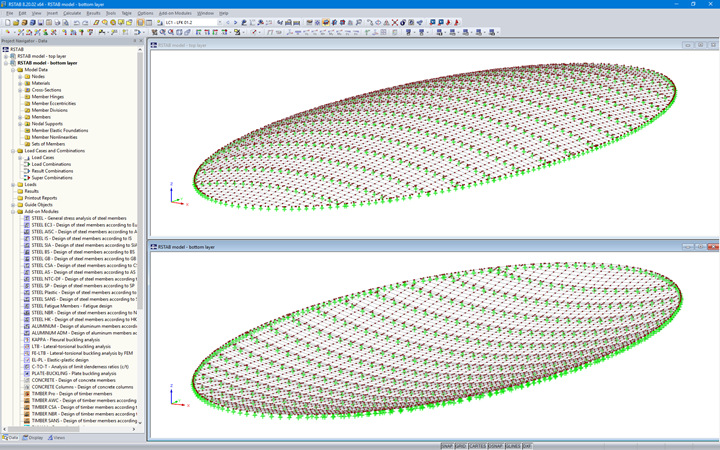

Заказчик Dlubal zapf & co. отвечал за статические расчеты, рабочее проектирование, плнанирование и реализацию мембранных конструкций. Для расчета мембран использовалась программа RSTAB.
