Проект «Highlands Water» в Лесото – строительство водозаборных тоннелей плотины «Полихали»

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

10. февраля 2022

001229

Лесото

RFEM

RFEM 5

Lesotho Highlands Water Project – это совместный проект Королевства Лесото и Южно-Африканской Республики.

Заказчик Управление развития горных районов Лесото (LHDA)
Проектирование Metsi a Senqu-Khubelu Consultants (MSKC)
Совместное предприятие Zutari, Knight Piesold, Hatch, SMEC и FM Associates
Строительство Совместное предприятие SCLC Polihali Diversion Tunnel
Совместное предприятие южноафриканских филиалов компаний CMC di Ravenna, Salini Impregilo, CMI Infrastructure и LSP Construction из Лесото

Параметры модели конструкции входа

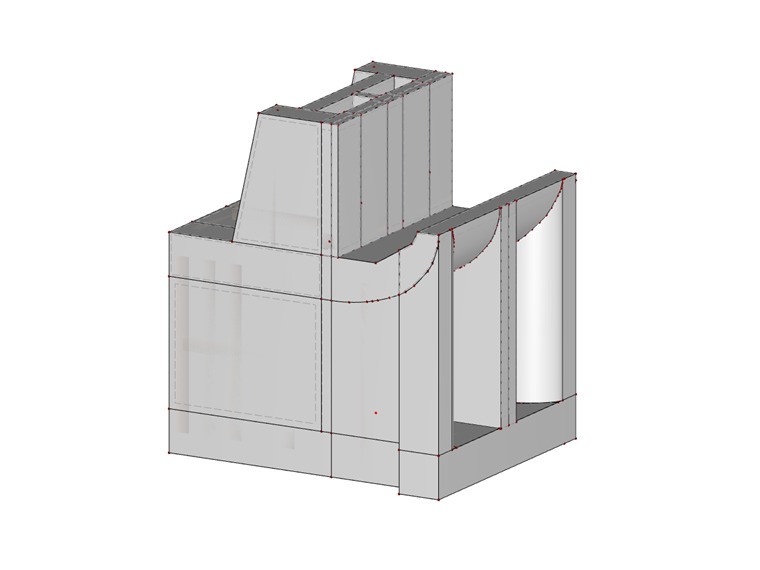

Модель

Данный проект направлен на освоение водных ресурсов возвышенности Лесото посредством строительства многочисленных плотин и туннелей. Этап II включает в себя строительство плотины, самого тоннеля и соответствующей инфраструктуры. Водозаборные тоннели Полихали были проложены в рамках предварительного контракта. Это было необходимо для своевременного отвода реки в рамках основного контракта на строительство плотины Полихали.

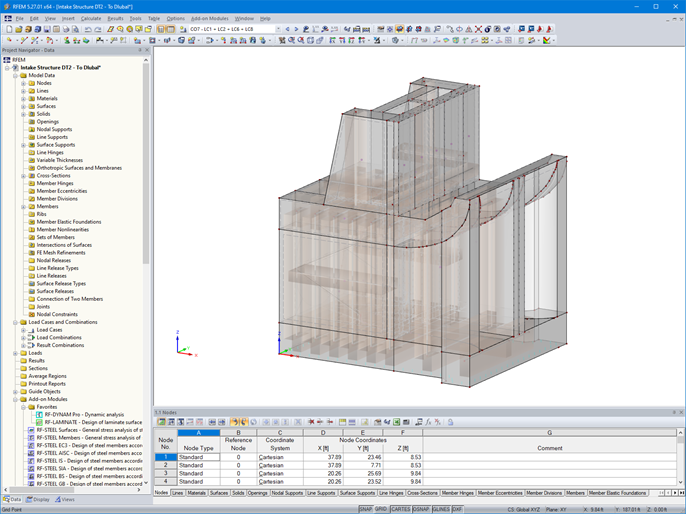

Клиент Dlubal, строительная фирма Zutari (Pty) Ltd., выполнила, среди прочего, расчёт водозаборных железобетонных конструкций. Инженеры компании Zutari использовали в своей работе программу RFEM.

Конструкция

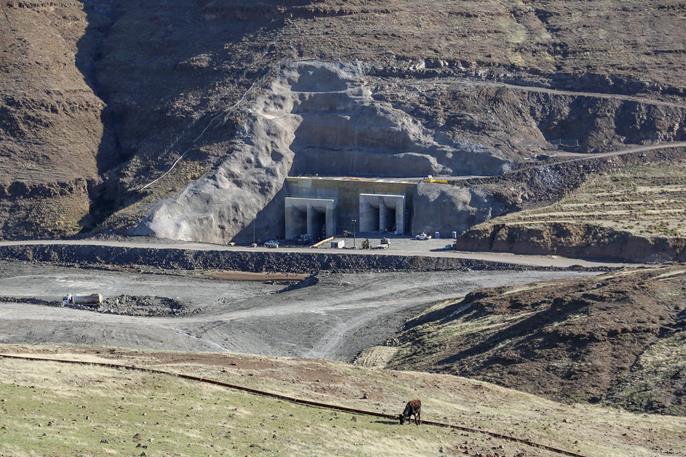

Было разработано оптимальное решение, включающее два D-образных туннеля диаметром 22,97 м и 29,53 м соответственно и длиной около 1 км каждый. В тоннелях предусмотрены водозаборные конструкции из железобетона с направляющими-заглушками, сечение которых переходит из прямоуголного в круглое.

Дальнейший переход к D-образной форме выполнен из массивного бетона и торкрет-бетона.

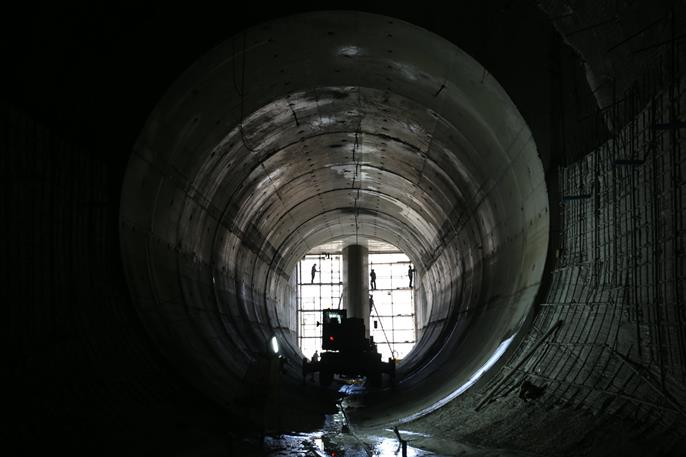

Тоннели были выкопаны буровзрывным методом и укреплены торкрет-бетоном и сеткой.

Расположение проекта

Мокхотлонг, Лесото

Ключевые слова

Тоннель Железобетон Вход Конструкция
