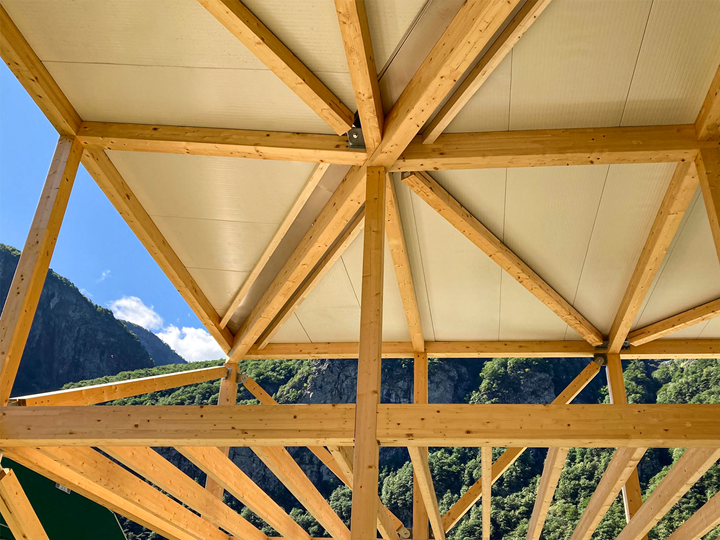

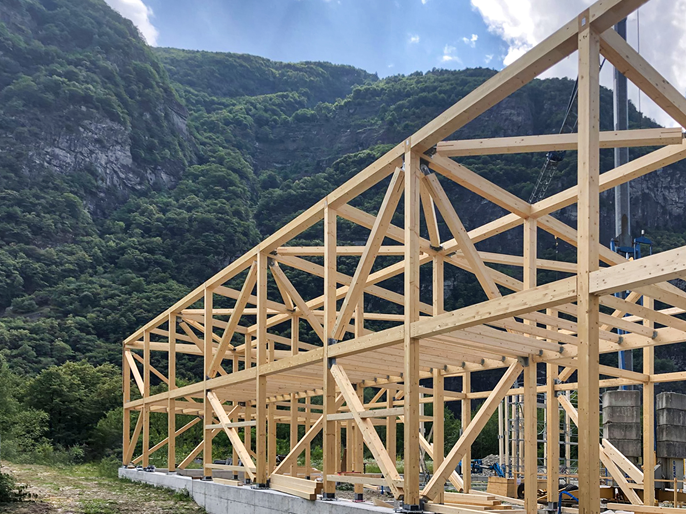

Складское здание Siegrist Igor Carpenteria в Маджиа, Швейцария

Общая площадь здания составляет 540 кв. м, и оно используется в качестве склада. Комплекс разделён на 10 различных блоков, с общим доступом с внутреннего двора, каждый из которых имеет мансардный этаж для хранения товаров или оборудования.

Описание

Выполненные работы включали в себя расчёт конструкций всего комплекса с учётом его предполагаемого использования и окружающих условий, с особым вниманием к огнестойкости. В частности, на двух из трёх внешних стен комплекса пришлось задать огнестойкость REI 60, а на другой была применена огнестойкость REI 90; однако во внутренней части не предъявлялось особых требований к огнестойкости.

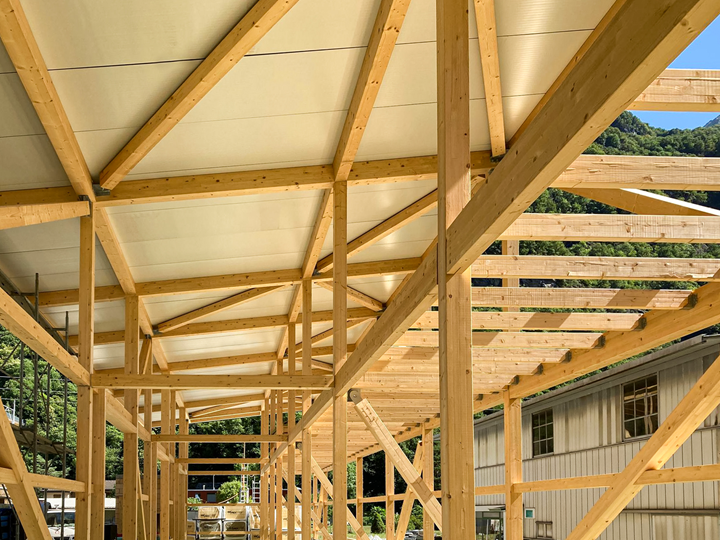

Конструкцию изготовили из клеёного бруса GL24h, оптимизировав как тип используемого сечения, так и стальные крепления на узлах конструкции. Стороны по периметру были рассчитаны с учётом собственной огнестойкости и являются автономными с точки зрения статики, так что в случае обрушения внутренней конструкции во время пожара требуемое разделение по-прежнему может быть гарантировано (открытые плиты были затем окрашены/покрыты).

Место la Cantonal, 176
Риверо, Швейцария
Заказчик Siegrist Igor Carpenteria
Via Fiume al, 6673
Маджиа, Швейцария
www.carpenteria-siegrist.ch
Расчёт конструкций ALPEAS – ingegneri associati
Via Roma num. 49/A
Борго Кьезе (TN), Италия
Деревянные конструкции: Marlegno Srl
Via delle Industrie,14
Болгаре (BG), Италия
www.marlegno.it


Спецификации проекта

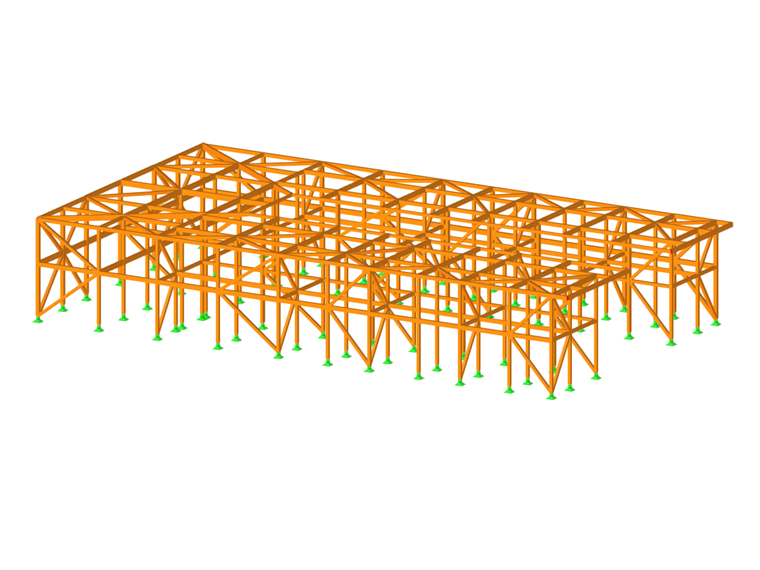

Данные о модели

Количество узлов 256
Количество линий 539
Количество стержней 491
Количество поверхностей 0
Количество тел 0
Количество загружений 12
Количество сочетаний нагрузок 249
Количество расчетных сочетаний 1
Общий вес 26,517 t
Размеры (метрические) 38,190 x 6,250 x 20,560 m
Размеры (имперские) 125.3 x 20.51 x 67.45 feet
