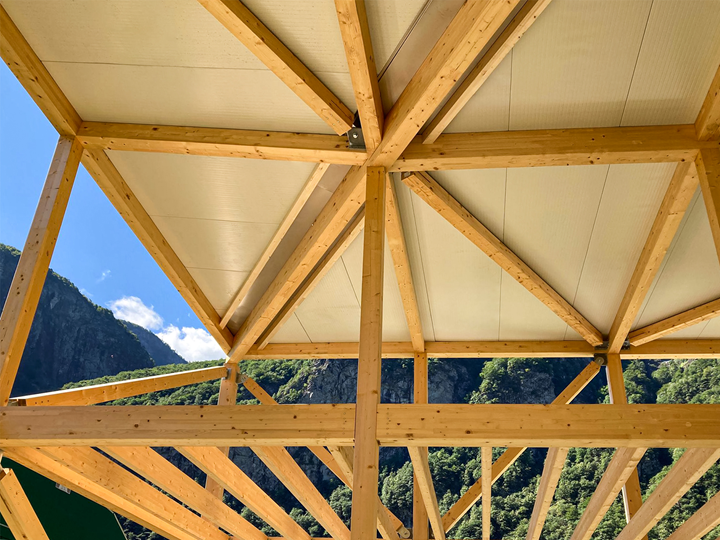

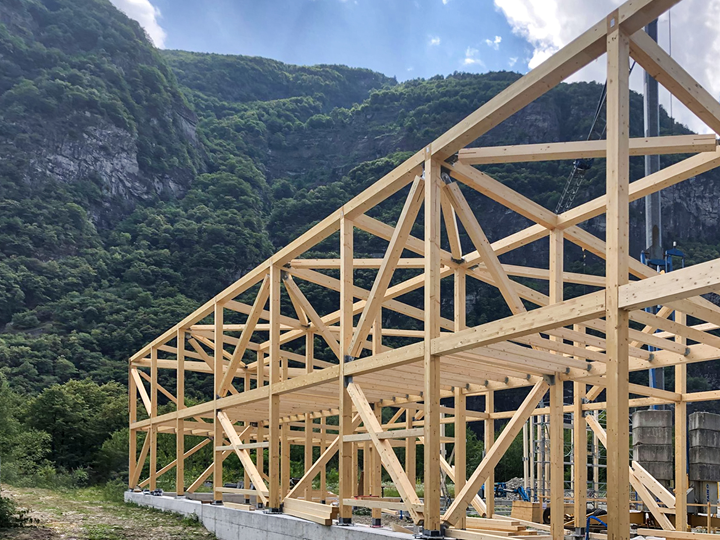

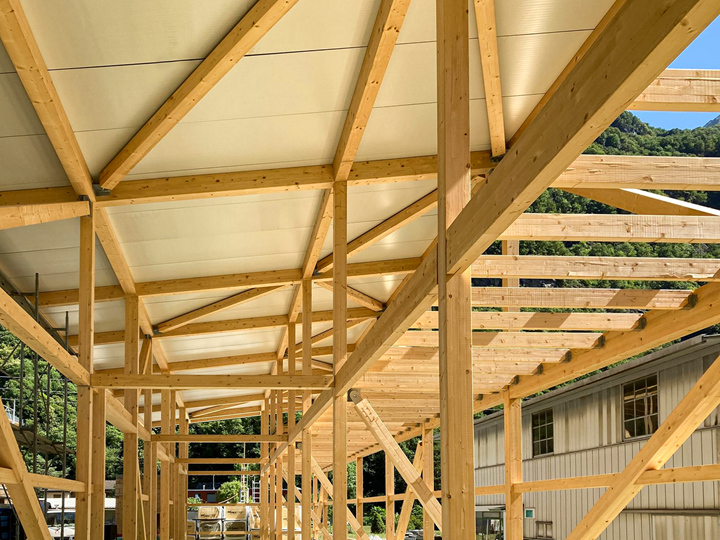

Capannone Siegrist Igor Carpenteria a Maggia, Svizzera

L’edificio ha una superficie in pianta pari a 540 mq ed è destinato a magazzini artigianali. Il complesso è suddiviso in 10 differenti box, con accesso comune dalla corte interna, ciascuno dotato di un soppalco destinato allo stoccaggio di merce o attrezzature.

Descrizione dell'opera

Il lavoro svolto comprende la progettazione strutturale dell’intero complesso in relazione alla sua destinazione d’uso ed alle condizioni al contorno, con particolare attenzione alla resistenza al fuoco. In particolare su due dei tre lati perimetrali esterni del complesso doveva essere realizzato un compartimento REI 60, mentre sull’altro invece REI 90, nella parte interna invece non erano richiesti specifici requisiti di resistenza al fuoco.

La struttura è quindi stata realizzata  in legno lamellare GL24h, ottimizzando sia la tipologia di sezione impiegata come anche i nodi in carpenteria metallica. I lati perimetrali sono stati calcolati con una propria resistenza al fuoco ed autonomi dal punto di vista statico in modo che in caso collasso della struttura interna durante un incendio, venga comunque  garantire la compartimentazione richiesta (le piastre a vista sono state poi verniciate / placcate).

Posto la Cantonal, 176
Rivero, Svizzera
Committente Siegrist Igor Carpenteria
Via Fiume al, 6673
Maggia, Svizzera
www.carpenteria-siegrist.ch
Progettazione strutturale ALPEAS – ingegneri associati
Via Roma num. 49/A
Borgo Chiese (TN), Italia
Fornitore struttura in legno Marlegno Srl
Via delle Industrie,14
Bolgare (BG), Italia
www.marlegno.it

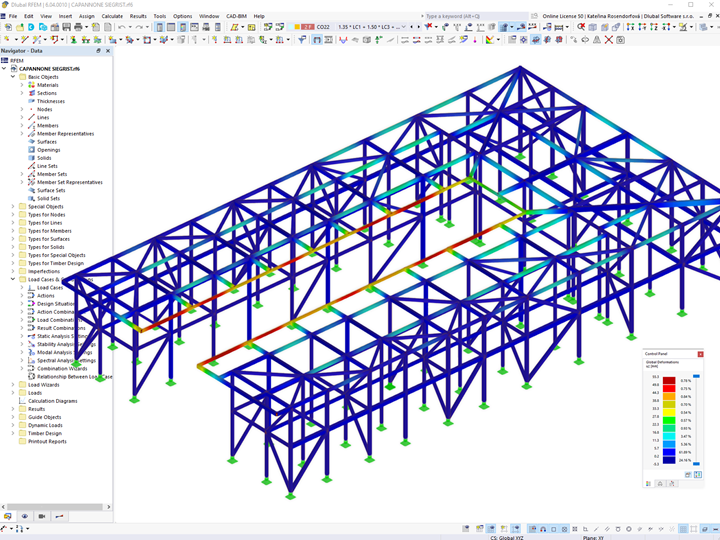

Specifiche del progetto

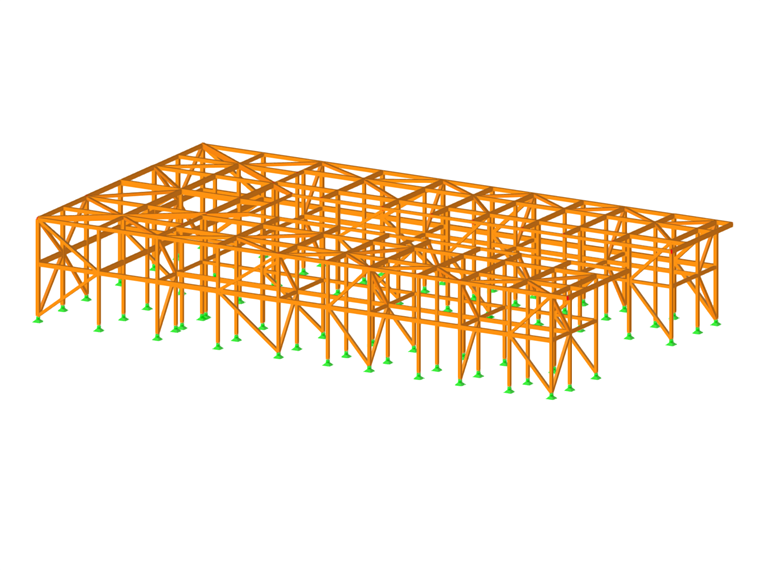

Dati modello

Numero di nodi 256
Numero di linee 539
Numero di aste 491
Numero di superfici 0
Numero di solidi 0
Numero di casi di carico 12
Nr. di combinazioni di carico 249
Nr. di combinazioni di risultati 1
Peso totale 26,517 t
Dimensioni (metriche) 38.190 x 6.250 x 20.560 m
Dimensioni (imperiali) 125.3 x 20.51 x 67.45 feet
