Skladová hala firmy Siegrist Igor Carpenteria v Maggii, Švýcarsko

Budova má půdorysnou plochu 540 m2 a má sloužit jako skladová hala. Hala je rozdělena do 10 různých úseků, které jsou všechny přístupné z vnitřního dvora a každý má mezipatro pro skladování zboží nebo vybavení.

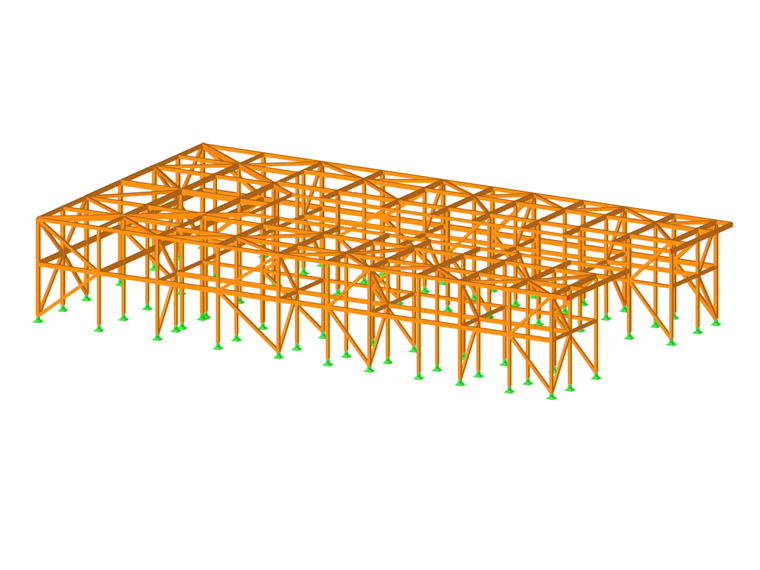

Model 004695 | Skladová hala firmy Siegrist Igor Carpenteria

473x

Dřevěná skladová hala firmy Siegrist Igor Carpenteria

Popis

Provedené práce zahrnují statický návrh celé stavby s ohledem na její zamýšlené použití a okolní podmínky se zvláštním důrazem na požární odolnost. Konkrétně bylo třeba opatřit dvě ze tří obvodových stěn požární ochranou REI 60, zatímco třetí byla vybavena dokonce požární ochranou REI 90, ve vnitřní části ovšem nebyly stanoveny žádné zvláštní požadavky na požární odolnost.

Konstrukce je postavena z lepeného lamelového dřeva GL24h, a mohly tak být optimalizovány použité průřezy i ocelové spoje. Obvodové stěny byly spočítány s vlastní požární odolností a jsou ze statického hlediska autonomní, aby v případě zřícení vnitřní konstrukce při požáru mohlo být dál zaručeno požadované rozdělení na sekce (exponované desky byly následně natřeny/oplechovány).

Místo

la Cantonal, 176

Rivero, Švýcarsko

Investor	Siegrist Igor Carpenteria Via Fiume al, 6673 Maggia, Švýcarsko www.carpenteria-siegrist.ch
Statický výpočet	ALPEAS – ingegneri associati Via Roma num. 49/A Borgo Chiese (TN), Itálie www.alpeas.it
Dřevěná konstrukce	Marlegno Srl Via delle Industrie,14 Bolgare (BG), Itálie www.marlegno.it

Specifikace projektu

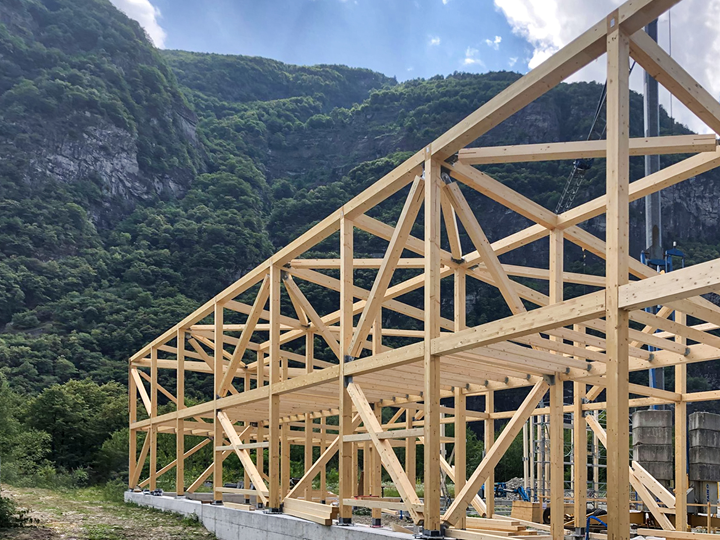

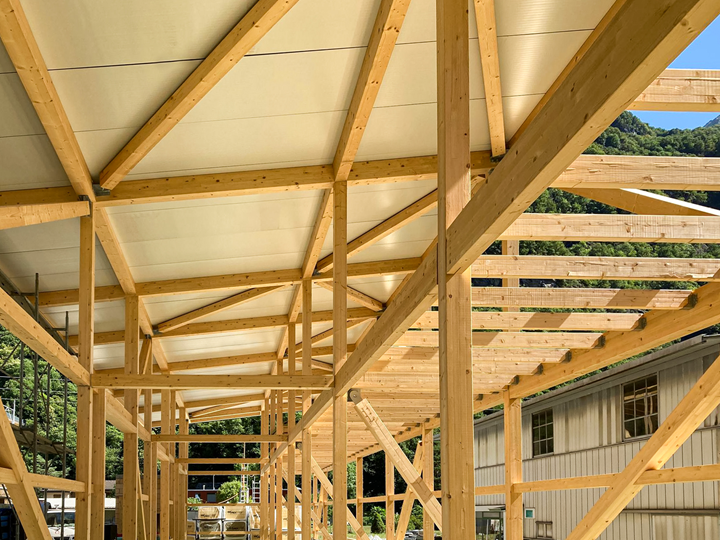

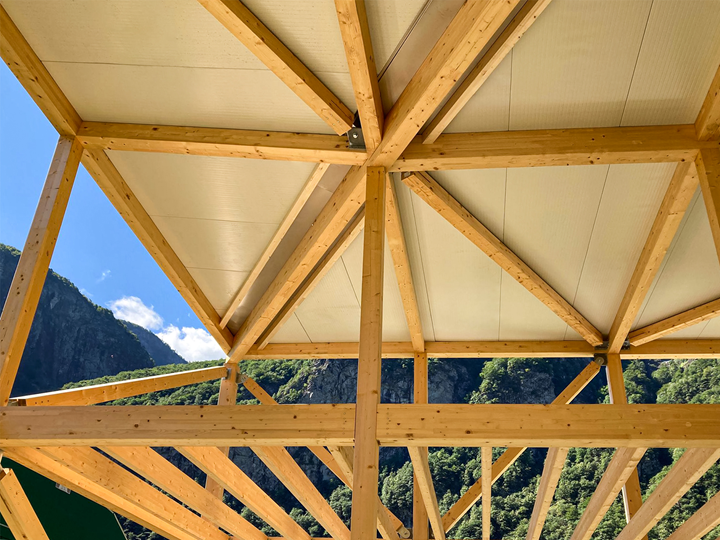

Skladová hala firmy Siegrist Igor Carpenteria v Maggii, Švýcarsko | © ALPEAS – ingegneri associati

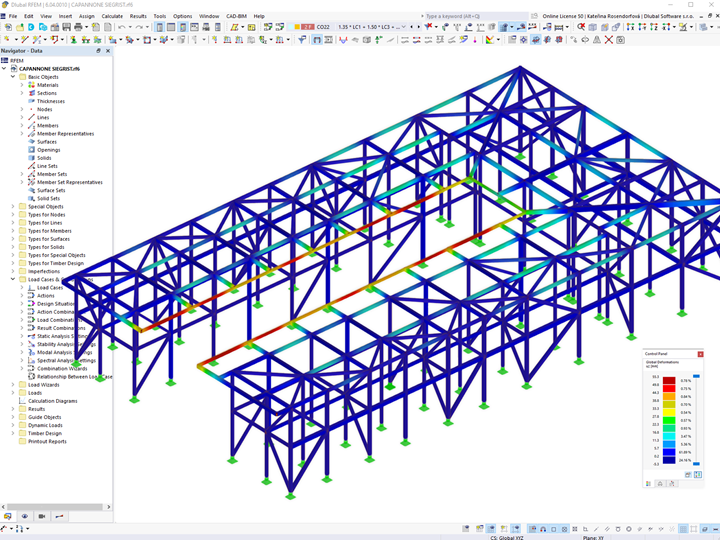

Deformace dřevěné konstrukce v programu RFEM 6

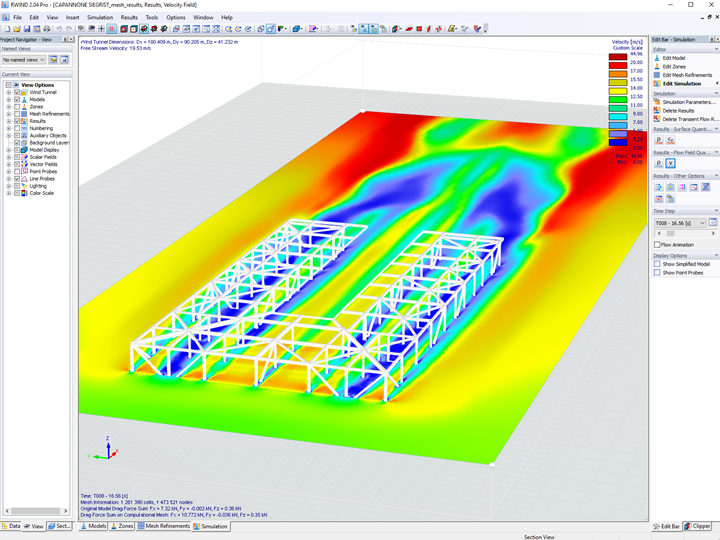

RWIND model skladové haly firmy Siegrist Igor Carpenteria v Maggii, Švýcarsko | © ALPEAS – ingegneri associati

Údaje o modelu

Počet uzlů 256

Počet linií 539

Počet prutů 491

Počet ploch 0

Počet těles 0

Počet zatěžovacích stavů 12

Počet kombinací zatížení 249

Počet kombinací výsledků 1

Celková hmotnost 26,517 t

Rozměry 38,190 x 6,250 x 20,560 m
