Magazyn Siegrist Igor Carpenteria w Maggia, Szwajcaria

Budynek ma powierzchnię 540 m² i jest przeznaczony na magazyny. Kompleks podzielony jest na 10 indywidualnych boksów, do których można wejść z wewnętrznego dziedzińca. Każdy boks wyposażony jest w antresolę przeznaczoną do przechowywania towarów lub sprzętu.

473x

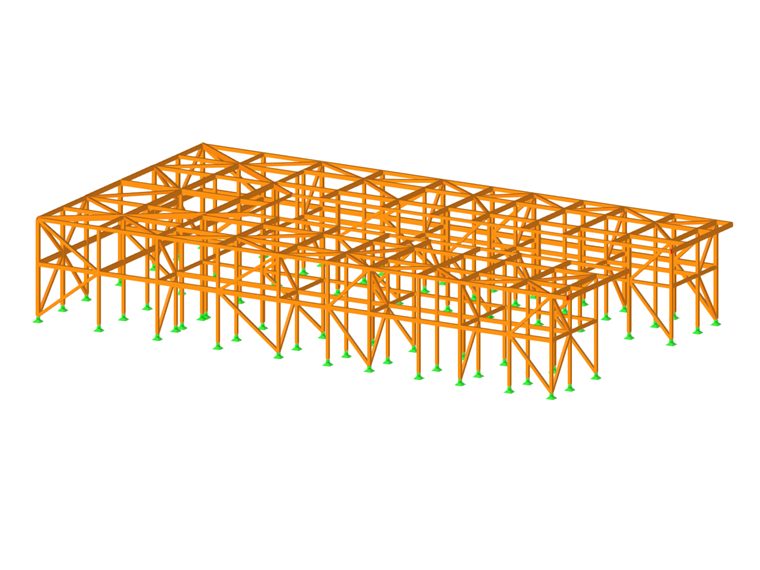

Capannone industriale in legno Siegrist Igor Carpenteria

Opis

Zakres przeprowadzonych prac obejmuje projekt konstrukcyjny całego kompleksu z uwzględnieniem jego przeznaczenia i warunków otoczenia, ze szczególnym uwzględnieniem odporności ogniowej. W szczególności, dwie z trzech ścian ustawionych po obwiedni musiały zostać wyposażone w ochronę przeciwpożarową REI 60, podczas gdy trzecia była nawet wyposażona w ochronę przeciwpożarową REI 90, ale w części wewnętrznej nie określono żadnych specjalnych wymagań dotyczących odporności ogniowej.

Konstrukcja została zbudowana z drewna klejonego warstwowo GL24h, co pozwoliło na optymalizację zastosowanych przekrojów i połączeń stalowych. Ściany ustawione po obwiedni zostały obliczone indywidualnie pod kątem odporności ogniowej i są autonomiczne z punktu widzenia stateczności, dzięki czemu w przypadku zawalenia się konstrukcji podczas pożaru nadal można zagwarantować wymagany podział na sekcje (odsłonięte panele zostały następnie pomalowane/pokryte powłoką).

Miejsce

la Cantonal, 176

Rivero, Szwajcaria

Klient	Siegrist Igor Carpenteria Via Fiume al, 6673 Maggia, Switzerland www.carpenteria-siegrist.ch
Obliczenia konstrukcyjne	ALPEAS – ingegneri associati Via Roma num. 49/A Borgo Chiese (TN), Italy www.alpeas.it
Konstrukcja drewniana:	Marlegno Srl Via delle Industrie,14 Bolgare (BG), Italy www.marlegno.it

Specyfikacja projektu

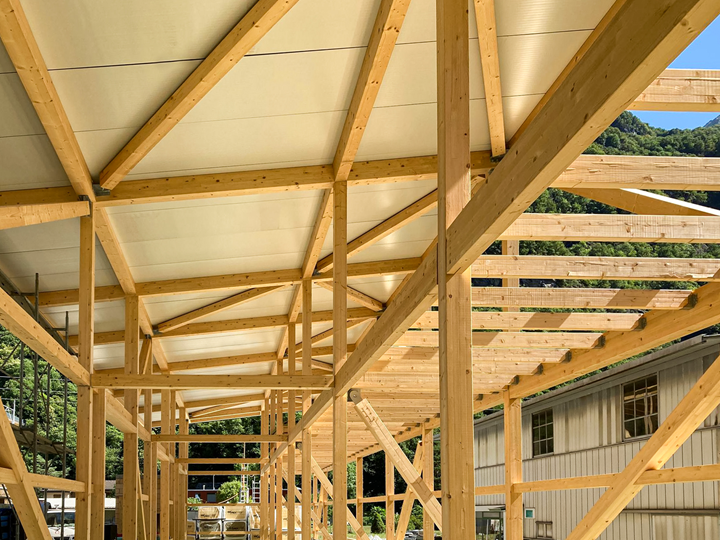

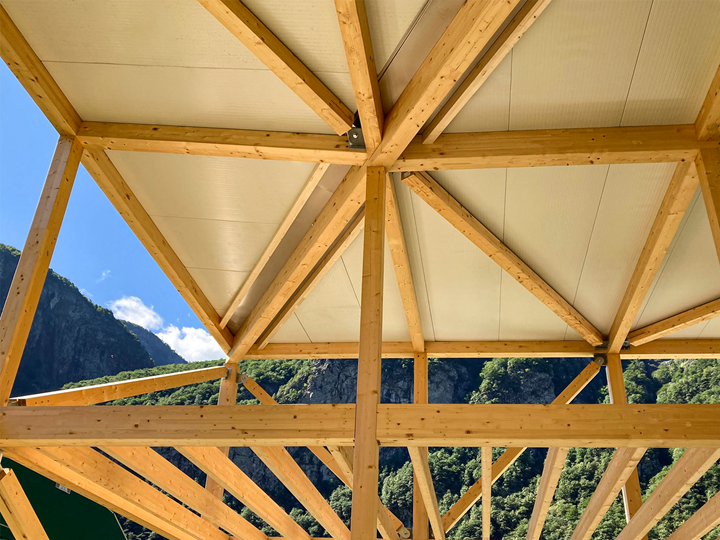

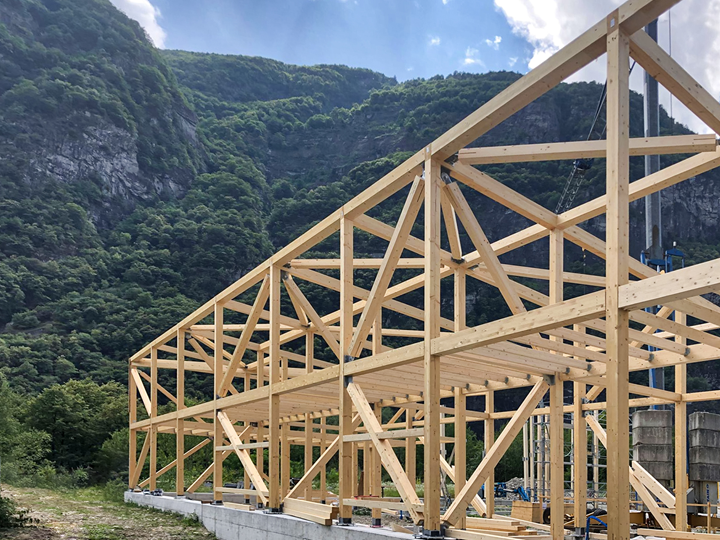

Magazyn Siegrist Igor Carpenteria w Maggia, Szwajcaria | © ALPEAS – inżynierowie

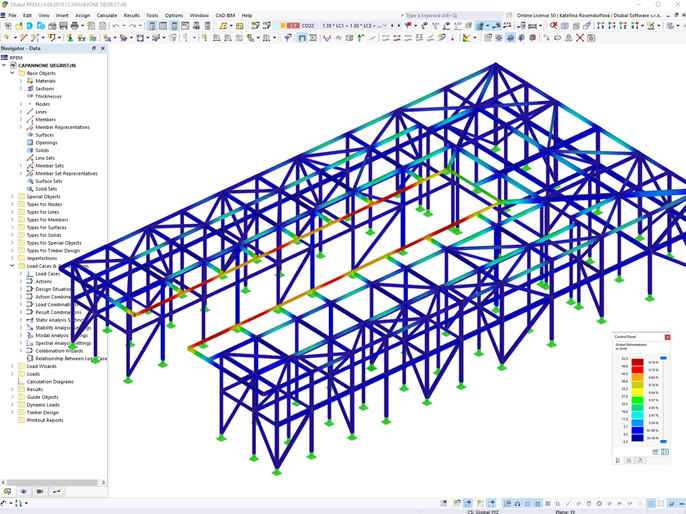

Odkształcenie konstrukcji drewnianej w RFEM 6

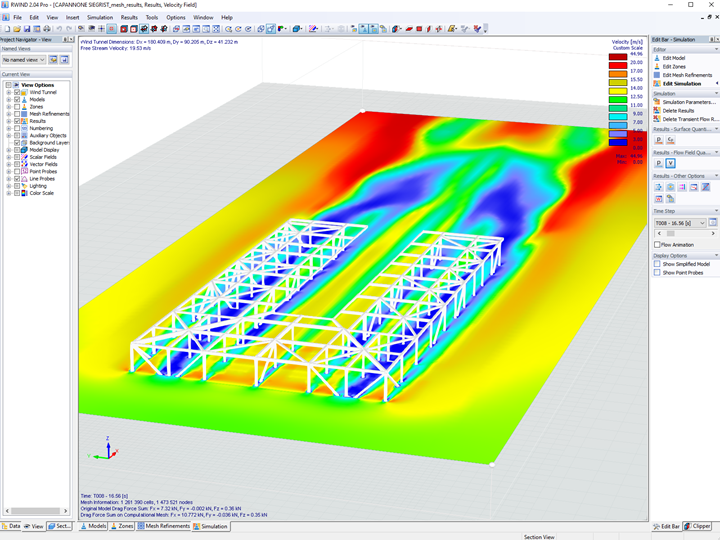

Model RWIND magazynu Siegrist Igor Carpenteria w Maggia, Szwajcaria | © ALPEAS – inżynierowie

Dane modelu

Liczba węzłów 256

Liczba linii 539

Liczba prętów 491

Liczba powierzchni 0

Ilość brył 0

Ilość przypadków obciążenia 12

Ilość KO 249

Liczba kombinacji wyników 1

Ciężar całkowity 26,517 t

Wymiarowanie 38,190 x 6,250 x 20,560 m
