Презентация проектов
Проекты касаются установки семи фотогальванических навесов на двух отдельных участках. Задача GH Hervouet включает проектирование, структурное исследование, проверку стальных соединений, а также изготовление и установку для обеспечения безопасности и долговечности установок.

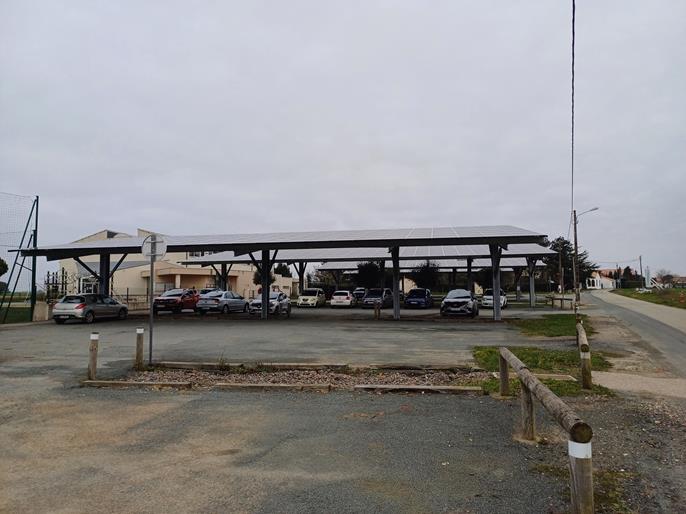

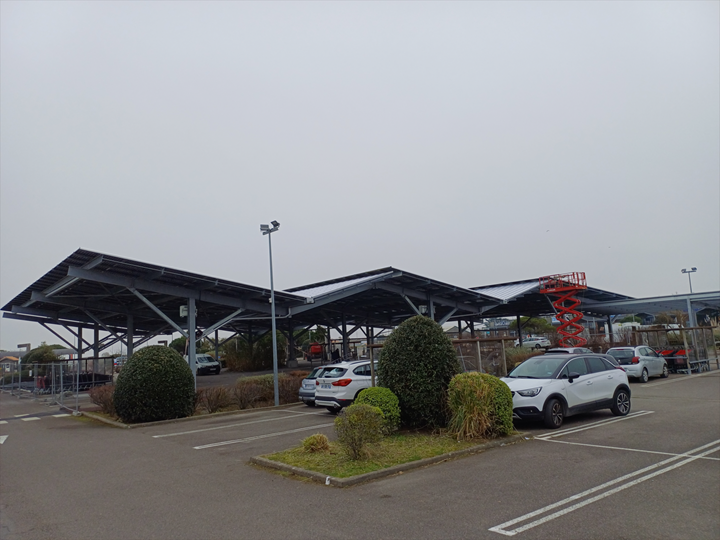

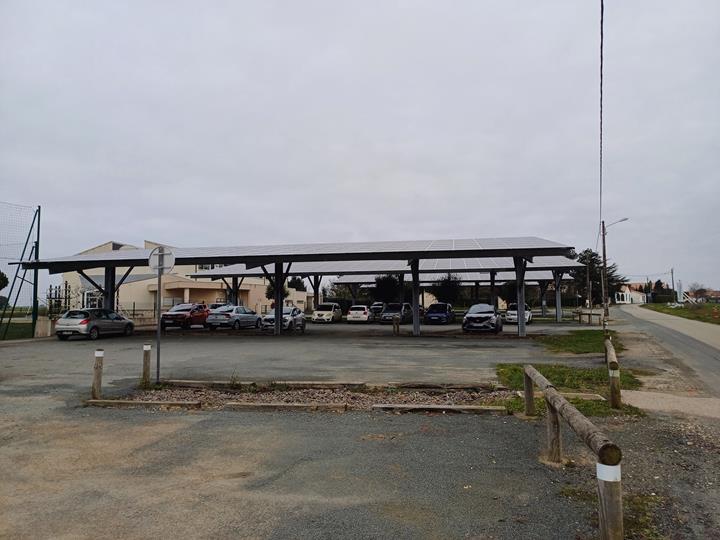

На парковке спортивного зала в Лонжевиль-сюр-Мер установлены четыре фотогальванических навеса с крышами из прозрачных панелей, расположенных между конструкциями для улучшения защиты от непогоды и служащих укрытием для припаркованных автомобилей. В Нуармутье парковка Intermarché оборудована тремя навесами, которые соединены между собой прозрачными панелями.
Навесы имеют длину ската 12,36 м и длину от 25,7 м до 30,3 м. Крыши из прозрачных панелей имеют размеры от 6,3 м до 6,5 м. Минимальная высота прохода под конструкциями составляет 3,3 м, что позволяет вместить легковые и коммерческие автомобили.

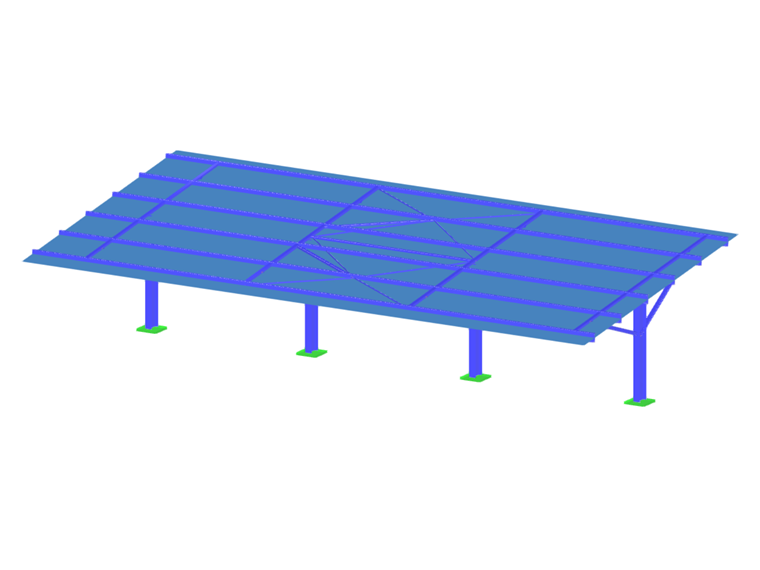

Расчет конструкции

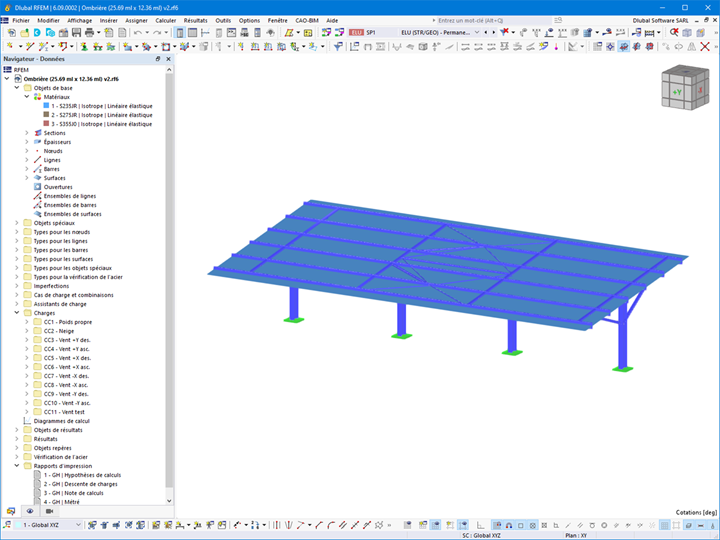

Было проведено структурное исследование для проверки устойчивости навесов к различным механическим и климатическим нагрузкам.

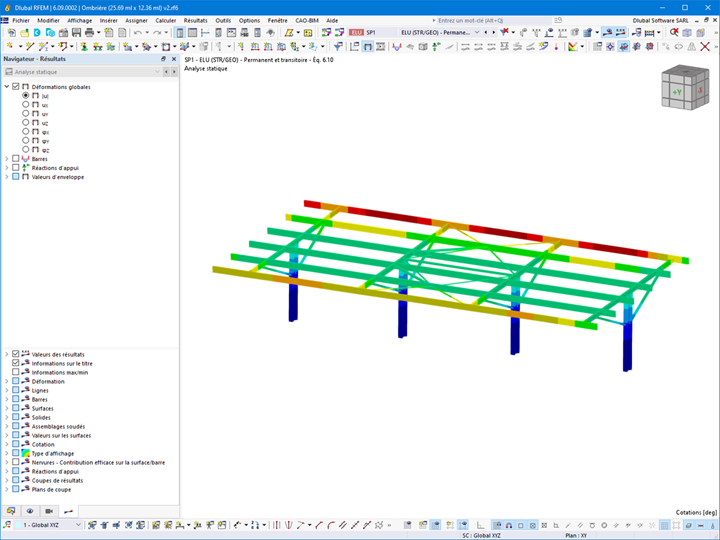

Металлические элементы были проанализированы для гарантии устойчивости к изгибу, сжатию и потери устойчивости в соответствии с Еврокодом 3 и французским приложением с помощью модуля "Проверка стали".
Фундаменты были учтены для обеспечения общей устойчивости навесов против вертикальных и горизонтальных нагрузок.
| Место | Rue de Noirmoutier 85680 La Guérinière Многофункциональный зал 85560 Лонгвилл-сюр-Мер Франция |
| Расчёт конструкций | GH Эрвуе |
