Présentation des projets
Les projets concernent l’installation de sept ombrières photovoltaïques sur deux sites distincts. La mission de GH Hervouet comprend la conception, l’étude de structure, la vérification des assemblages en acier ainsi que la fabrication et la pose afin de garantir la sécurité et la durabilité des installations.

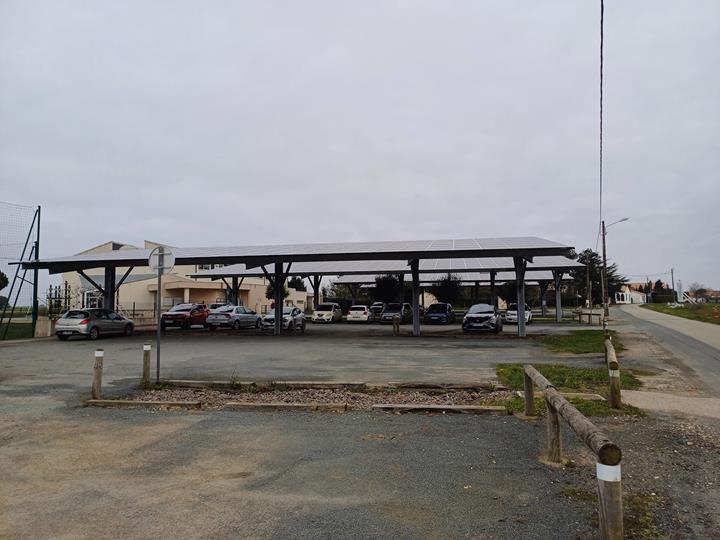

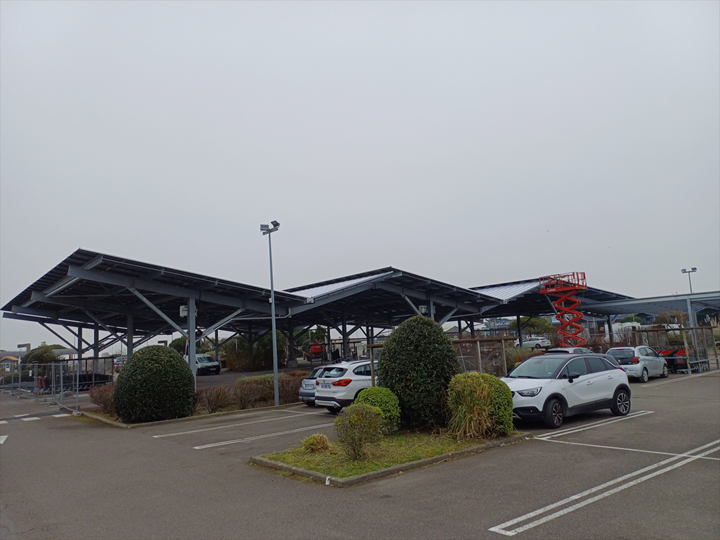

Sur le parking de la salle omnisport de Longeville-sur-Mer quatre ombrières photovoltaïques ont été implantées avec des toitures en panneaux translucides positionnées entre les structures pour améliorer la protection contre les intempéries et servir de couvertures aux véhicules en stationnement. À Noirmoutier, le parking de l'Intermarché a été équipé de trois ombrières, qui sont reliées entre elles par des panneaux translucides.

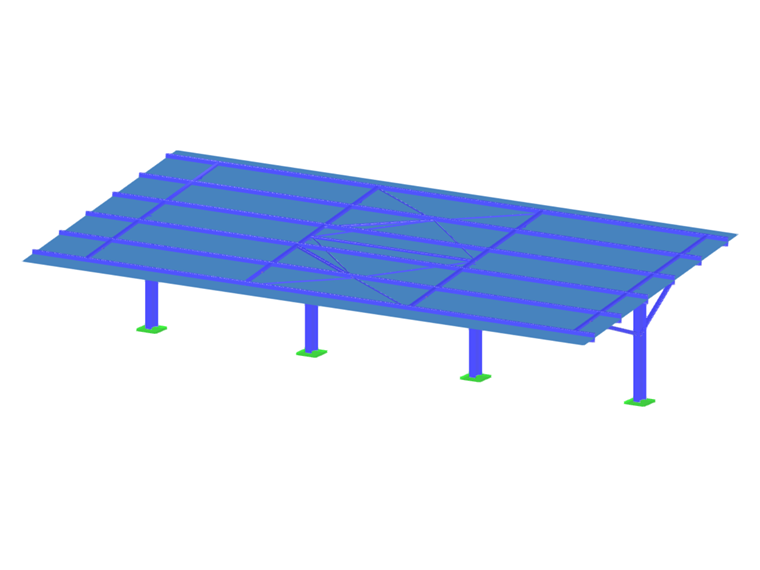

Les ombrières ont une longueur de rampant de 12,36 m et une longueur comprise entre 25,7 m et 30,3 m. Les toitures translucides mesurent entre 6,3 m et 6,5 m. La hauteur de passage minimale sous les structures est de 3,3 m, permettant d’accueillir des véhicules légers et utilitaires.

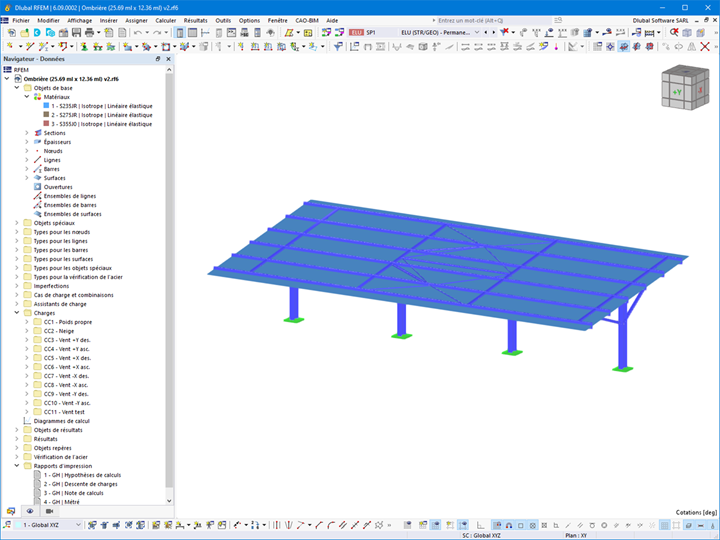

Calcul de structure

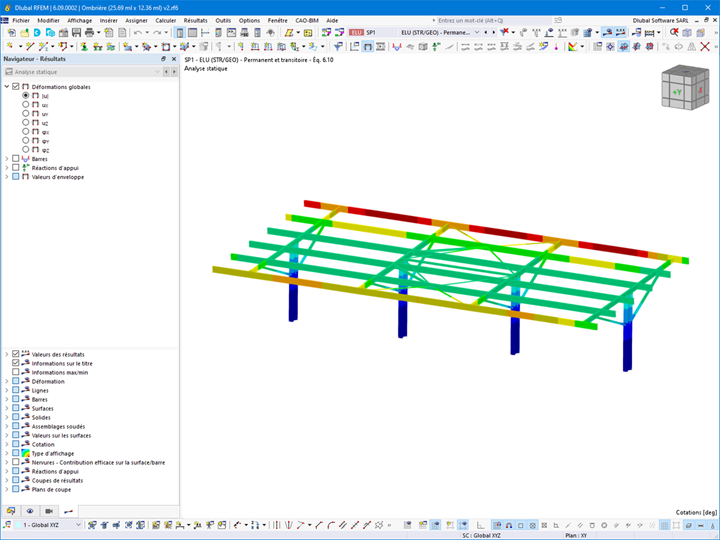

Une étude de structure a été réalisée afin de vérifier la résistance des ombrières face aux différentes sollicitations mécaniques et climatiques.
Les éléments métalliques ont été analysés pour garantir la résistance à la flexion, à la compression et au flambement selon l’Eurocode 3 et l’annexe française grâce au module Vérification de l’acier.
Les fondations ont été prises en compte afin de garantir la stabilité globale des ombrières face aux charges verticales et horizontales.
| Position | Rue de Noirmoutier 85680 La Guérinière Salle Omnisport 85560 Longeville-sur-Mer France |
| Calcul de structure | GH Hervouet |
